在产品零件加工中像这类的倒角刀具如何能快速创建与使用呢？下面跟大家分享一下解决方法。

方法：

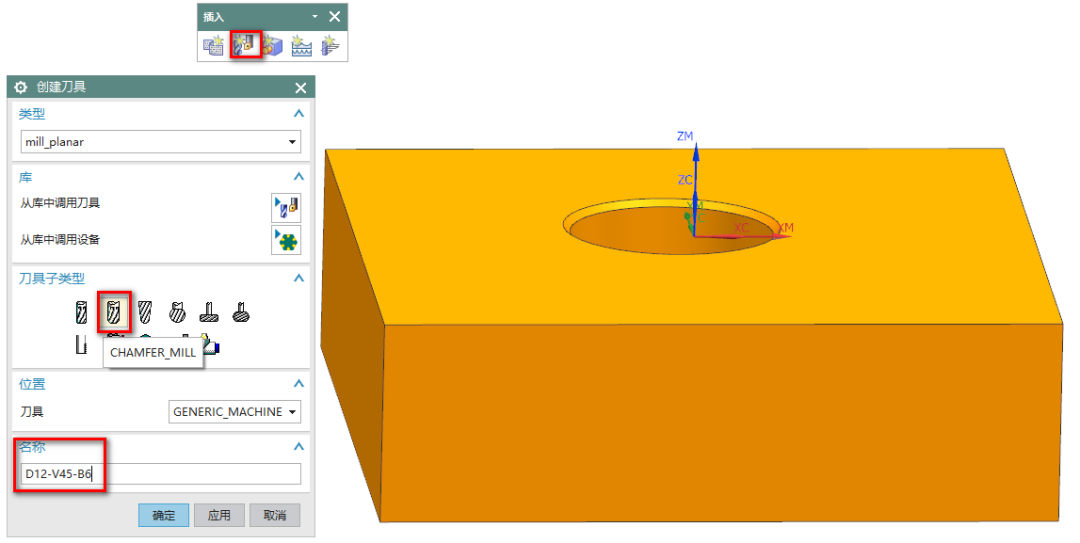

1、在加工界面中点击-创建刀具，刀具名称输出D12-V45-B6

• D12：刀具直径大小
• V45：倒角刀角度45
• B6：针对刀柄大小

如下图所示：

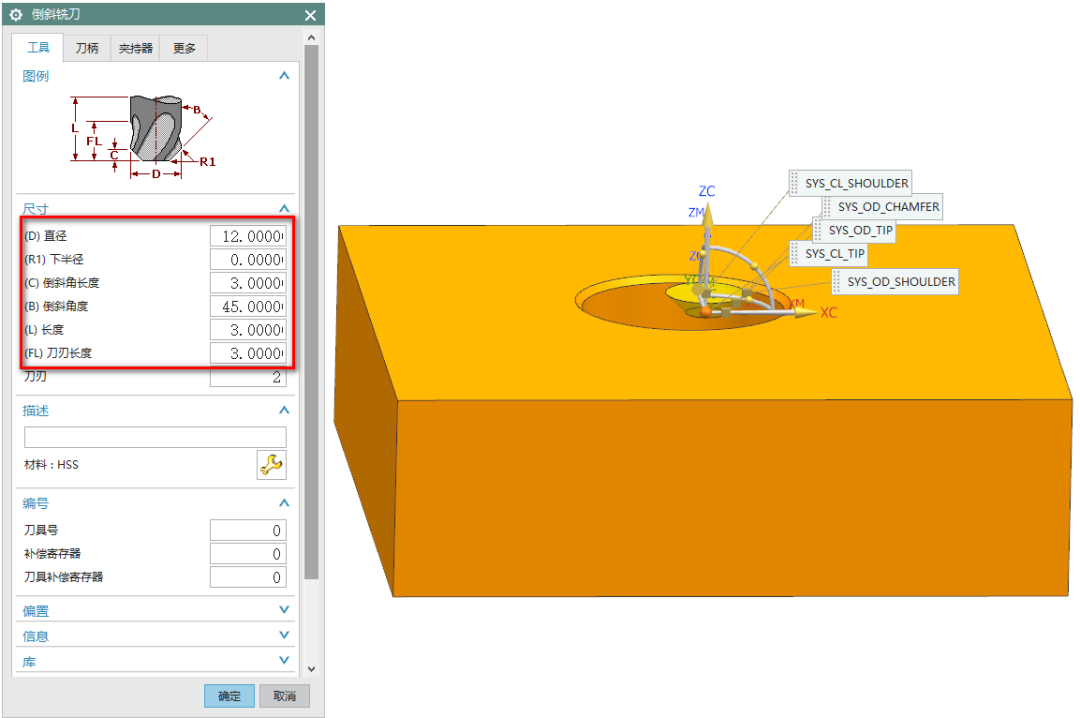

2、在刀具参数中

• 直径：对应刀具D12设置
• 倒斜角长度：3MM，距离超过要倒角的大小，这个参数是指倒角刀切削位置的长度。
• 倒斜角度：设置为45度
• 长度、刀刃长度：全部设置为3MM

设置完成后点击确定

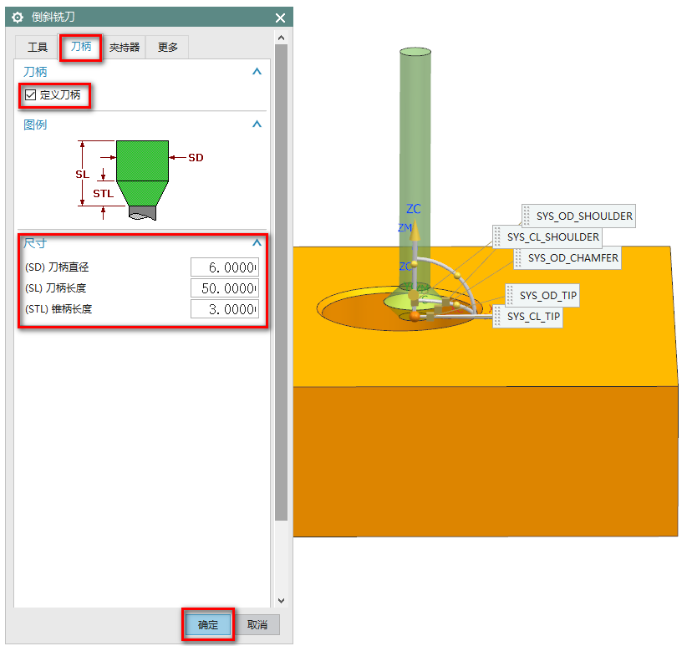

3、刀柄-勾选定义刀柄，

• 刀柄直径：对应名称B6为6MM柄径
• 刀柄长度：设置50MM超过工件高度
• 锥柄长度：设置为3MM和前面刀具长度一样

设置完成后点击确定

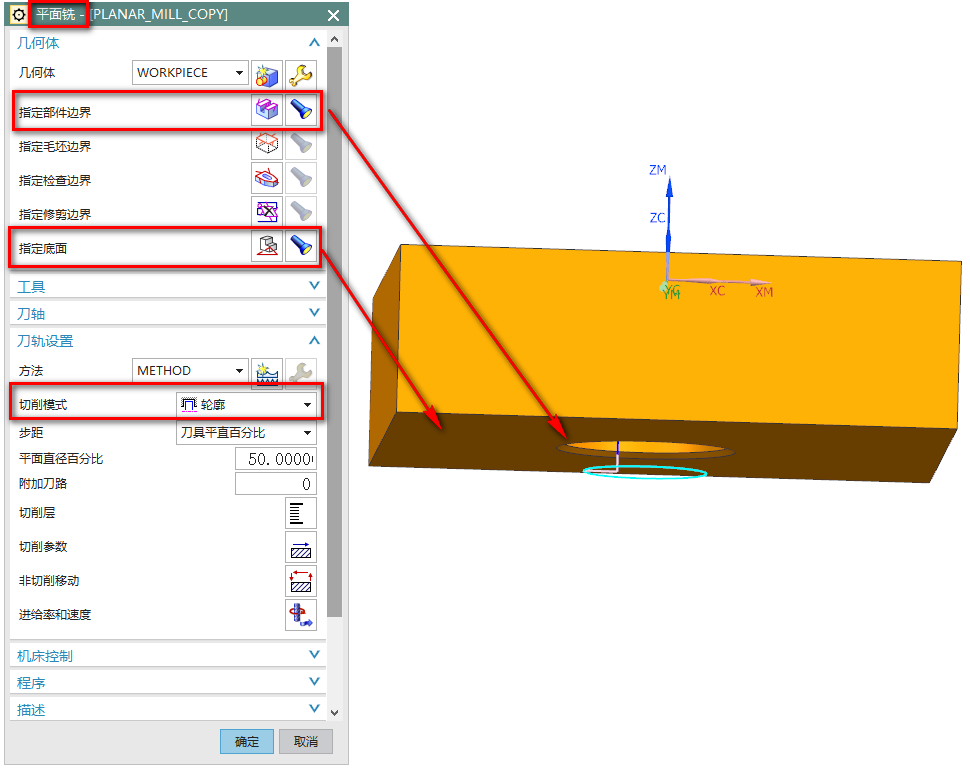

4、平面铣工序

• 指定部件边界：选择底面孔的边界
• 指定底面：选择底平面往下延伸1MM，这样才能加工到位。
• 切削模式：使用轮廓

如下图所示：

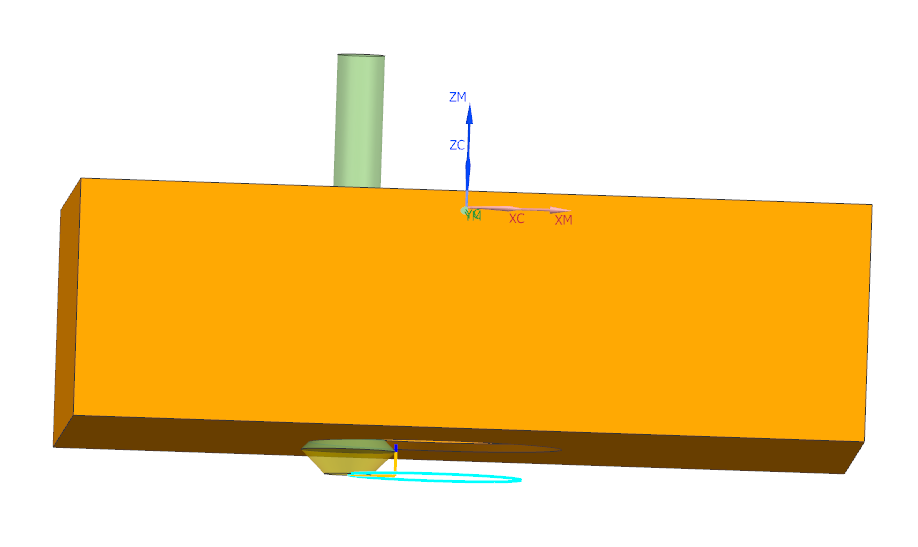

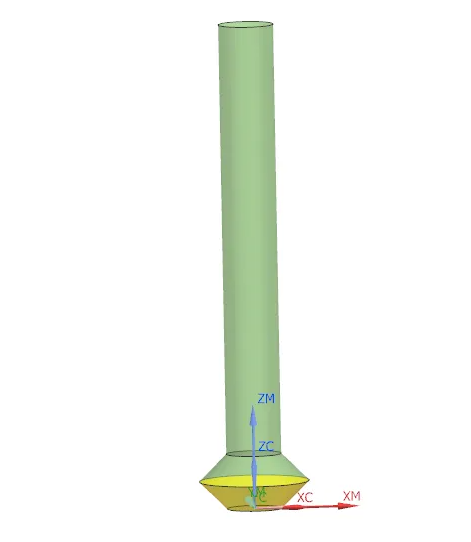

5、参数与刀具设置完成后，就可以创建出想要的双面倒角刀，做出反面倒角的刀轨，如下图所示：
