网友(904hd)提问：

怎样给椭圆完美标注尺寸？标注长轴和短轴。无论我怎么努力，我只能标注长轴和短轴半径，不允许我标注长轴直径。

还有一个问题：怎样让草图完全约束？我发现无论我怎么做，总欠几个约束。

小编简答：

椭圆形状标注需要三个约束，长半径、半径、椭圆角度。长短半径很好约束，椭圆角度可以选择椭圆与坐标轴进行平行约束。

大神(...思密达...)回复：

一般来说在画椭圆草图的时候，除了圆点就是长短径了。椭圆圆心代表中心位置，而长短轴代表大小。

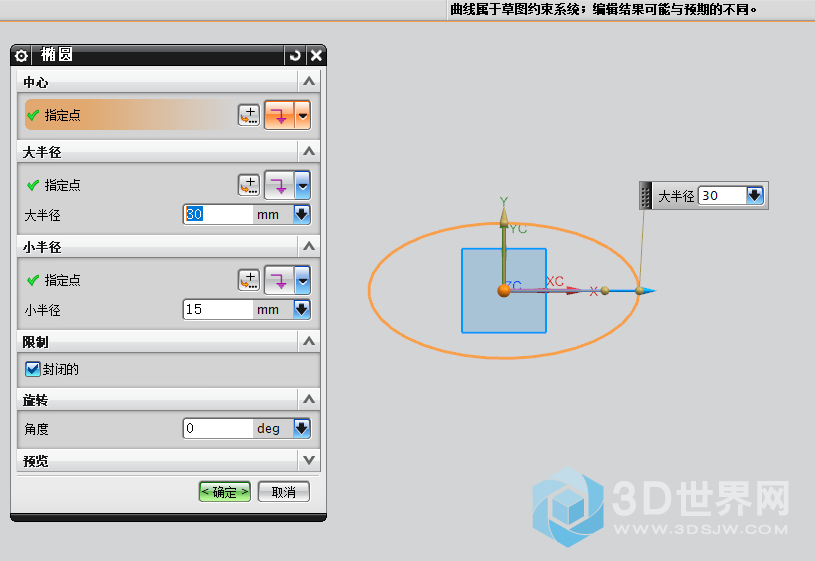

一般画出来的椭圆是这样子的：

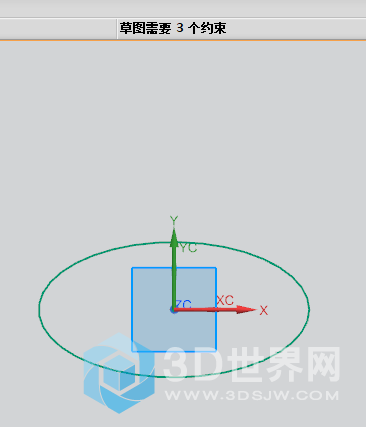

可以看出来少了3个约束，哪是哪三个呢？

一般人可能会想到，圆心定了，但是没给水平竖直约束，所以他可能会围绕圆心转，但是你手动去拖拽去发现没有任何变化，是不是，难道说不缺约束么？

不是的上边说的水平竖直约束的确没有，怎么加？如图：

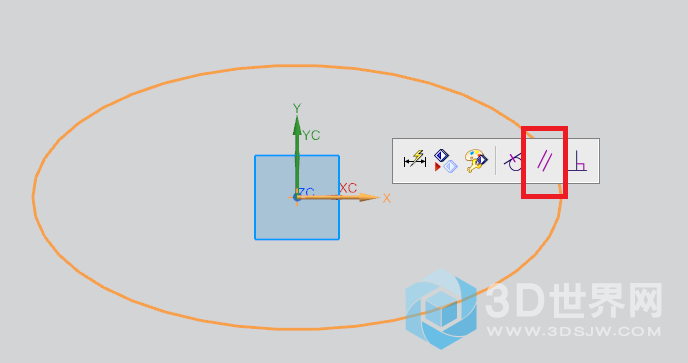

选择长轴方向部分的椭圆线，然后选择X轴，

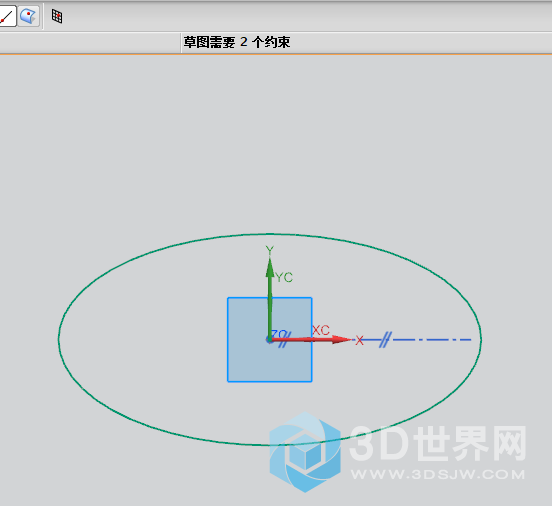

目前草图缺少两个约束，其实是长短轴的长度，至于为什么？你可以粗鲁的理解为画草图的时候，椭圆界面的长短轴是非参的（个人理解）。

问题来了，怎么标注呢？你可以试一下，直接标注不行的。

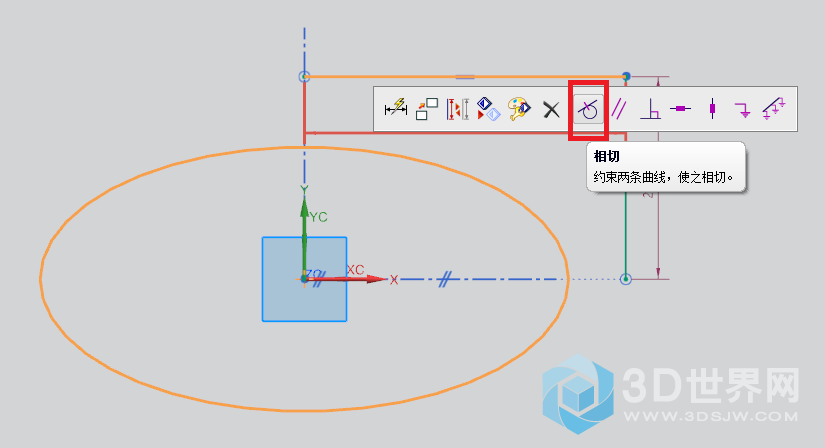

标注方式如下：

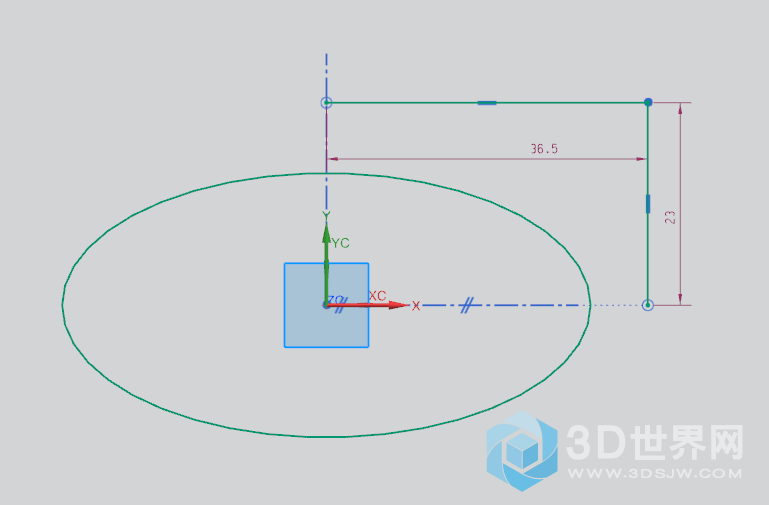

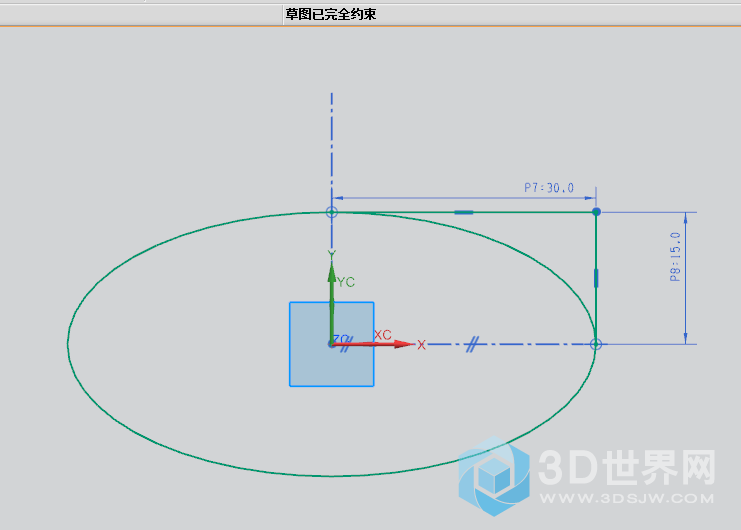

再给两根直线长度即可：
