最近看有人问怎么做斜弹簧（他问的是SolidWorks的），以前有人发过NX制作的截图，用表达式做的，但是没有教程也没传prt文件，我试了下，分享给大家吧。
下面来一点点制作吧。

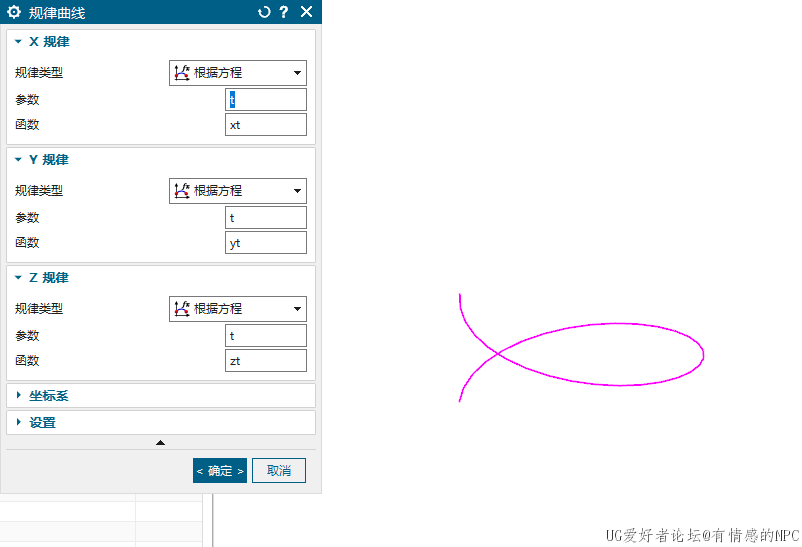

先做最简单的一圈的。

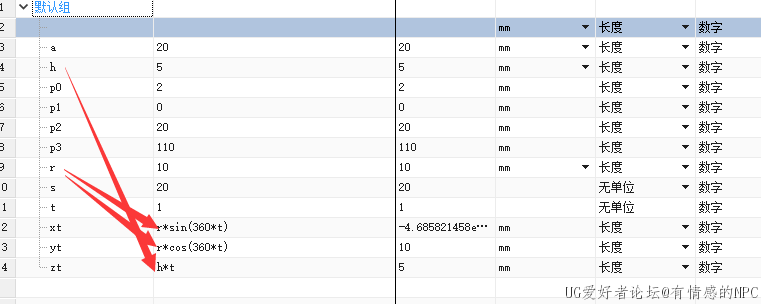

加入半径r和螺距h控制。

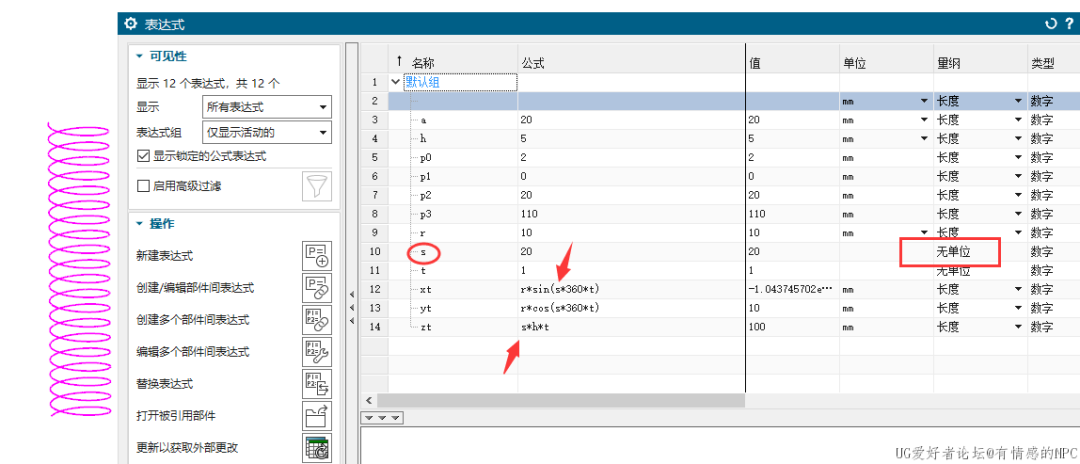

加入圈数s控制，注意这个是无单位的。

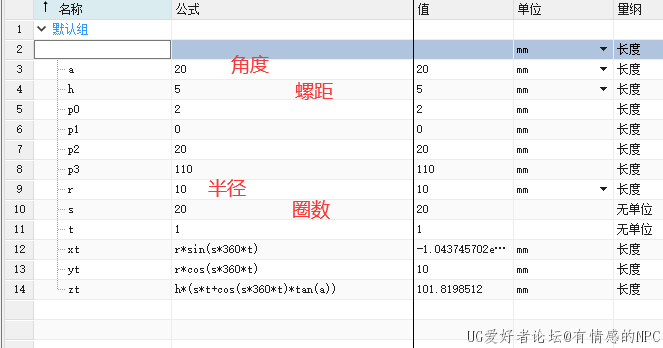

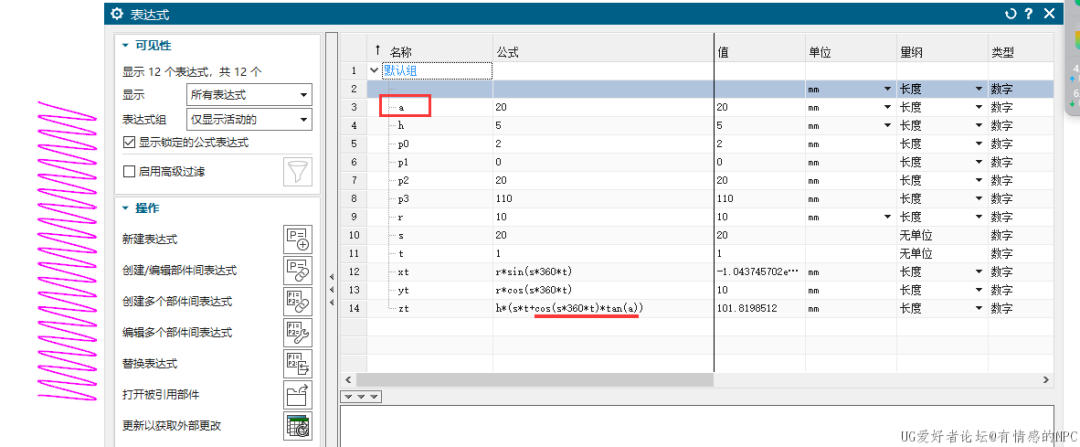

下面就开始加入角度a控制了，角度倾斜就是控制z方向的高度变化。

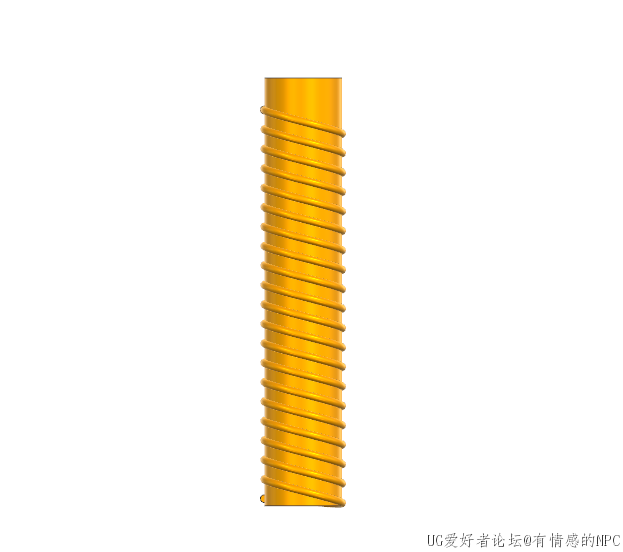

再加上管道
