网友(鱼鱼子)提问：

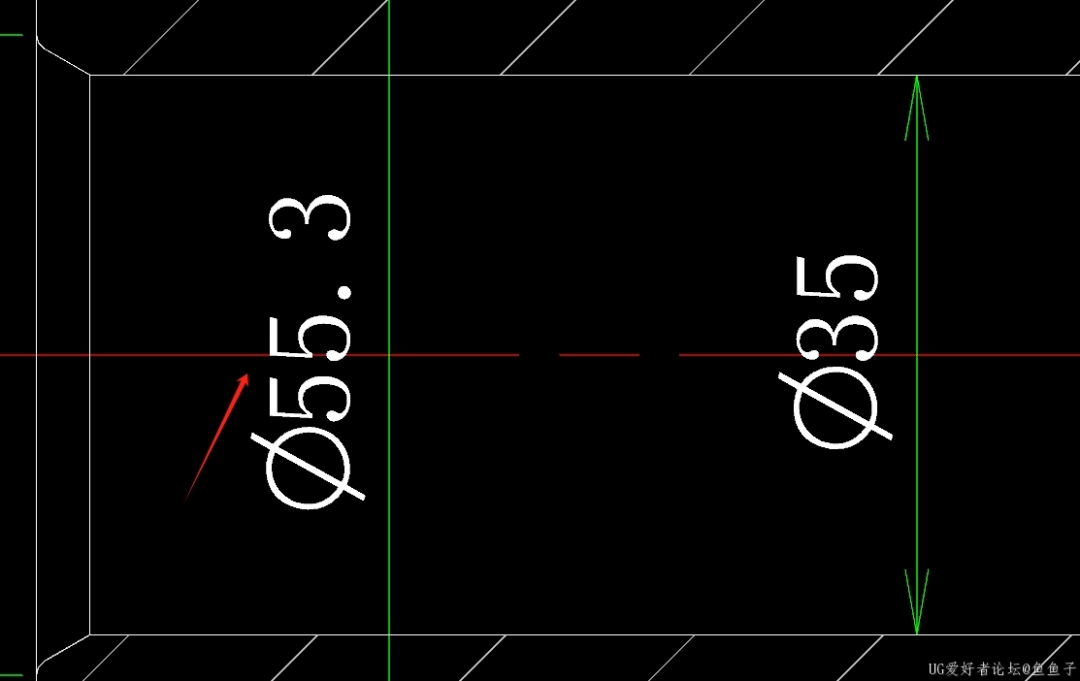

描述：如图55.3等尺寸假设我图幅限制或是没地方放了就要放到内部，但是会和内部的中心线相互遮挡

需求：像是CAD尺寸遮挡一样，让中心线等要素要是遇到的尺寸就在重合的位置不显示，空出来尺寸周边的区域

大神解答：

可以使用“用户定义符号 ”打断

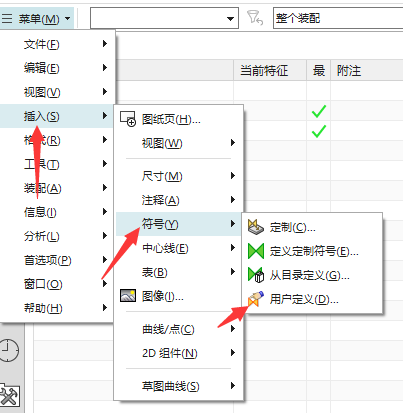

命令位置在插入-符号-用户定义

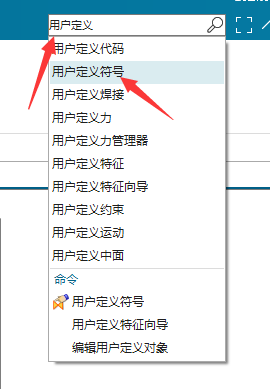

如果找不到命令，可以使用命令搜索搜出来。

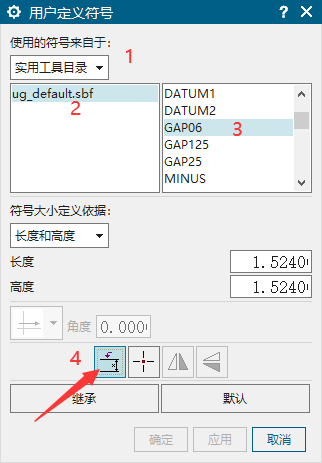

按下图1-2-3-4，依次选择，GAP06、25、125为打断的大小，06不行就切25，再不行就切125，或者调整下面的长度和高度。

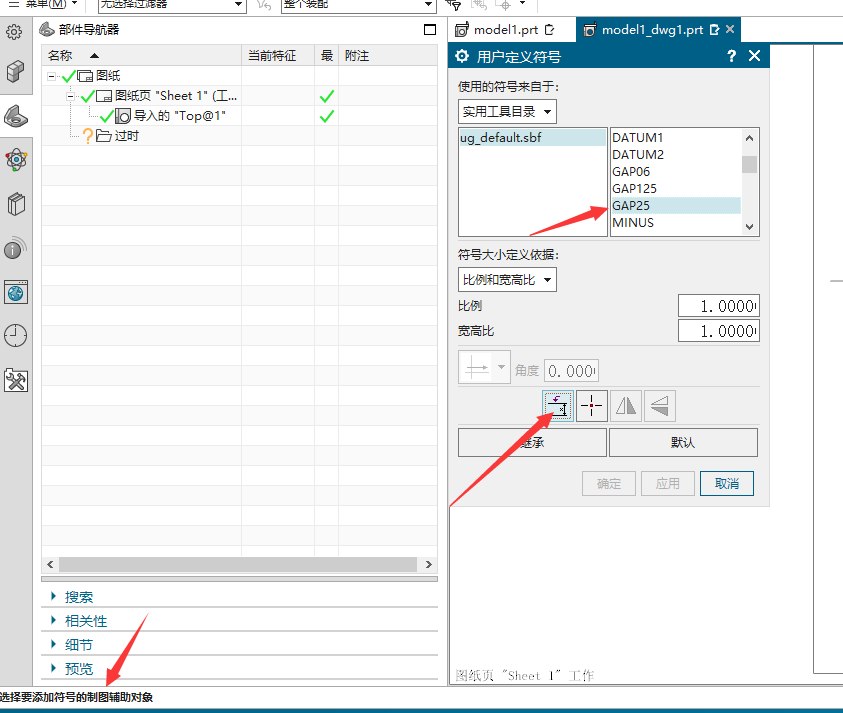

点击4之后注意提示栏，出现下图这个选择提示就可以开始选择操作了。

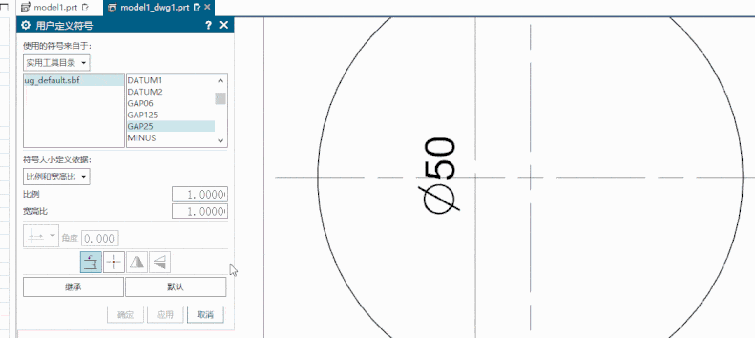

按下面的动图选择操作即可，选择要打断的对象(中心线)，然后选择打断的位置，位置不对就Ctrl+Z撤回重新选择打断。
