下面跟大家分享一下2D倒角方法。

解决方法：

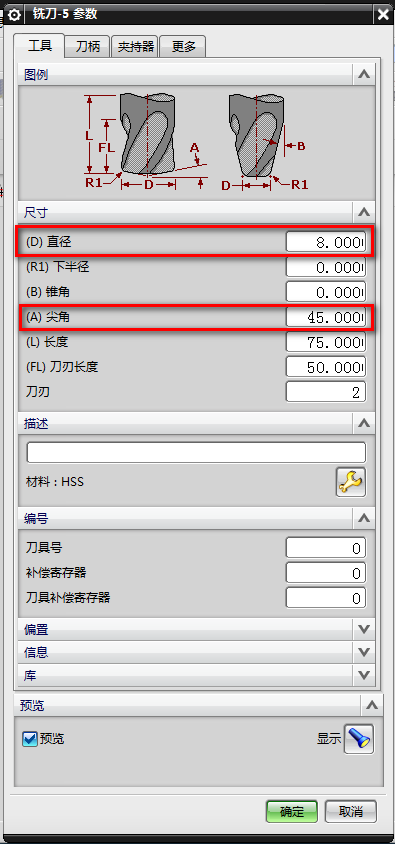

1、创建一把倒角铣刀，比如使用D8-C45的倒角刀，创建刀具-设置直径大小与尖角，如下图所示：

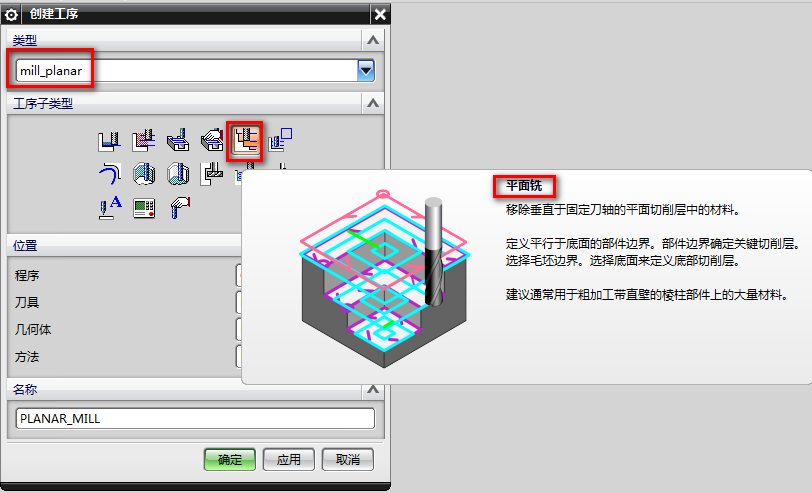

2、刀具创建好后，2D倒角我们使用2D平面铣工序，创建工序-mill-planar-平面铣，如下图所示：

3、在平面铣工序界面，先设置我们加工的部件边界，选择你要倒角的边界，边界根据你的形状来选择。有面选面，材料侧内部就加工边界外部，材料侧外部就加工边界内部，分清楚材料侧是内部还外部。倒外C角，材料侧我们判断在内部，如下图所示：

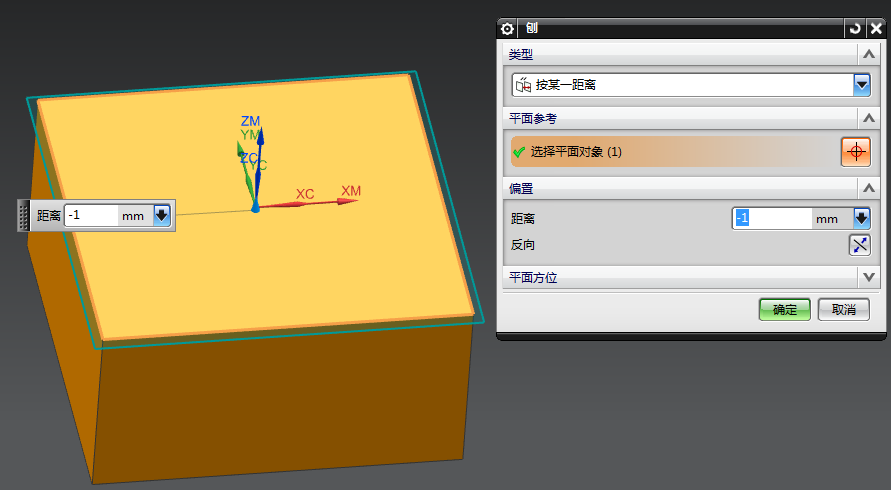

4、设置【指定底面】，这个平面设置深度要超过C角的大小。比如这里倒C0.5MM，那么平面深度可以设置到1MM-1.5MM左右，这样的目的就是防止倒出的C角有台阶，如下图所示：

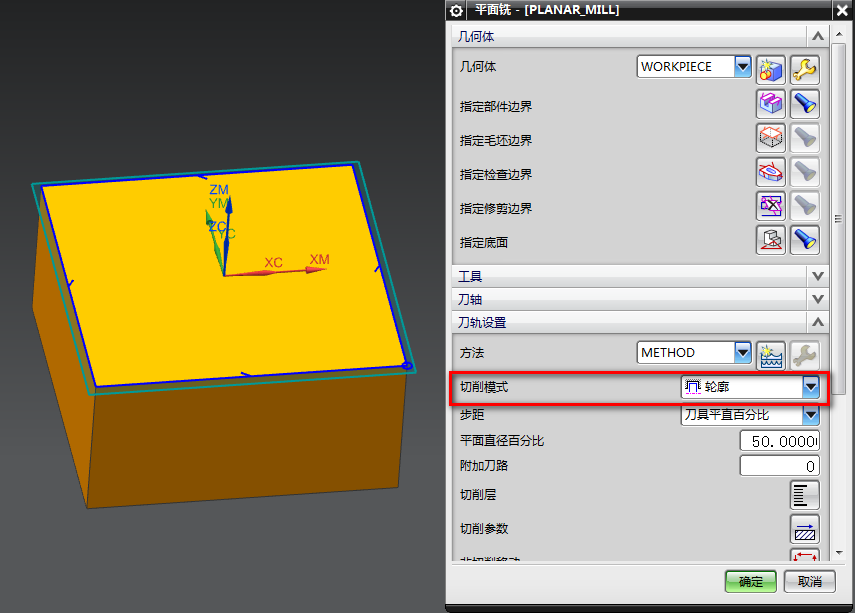

5、刀轨设置

• 切削模式：轮廓

如下图所示：

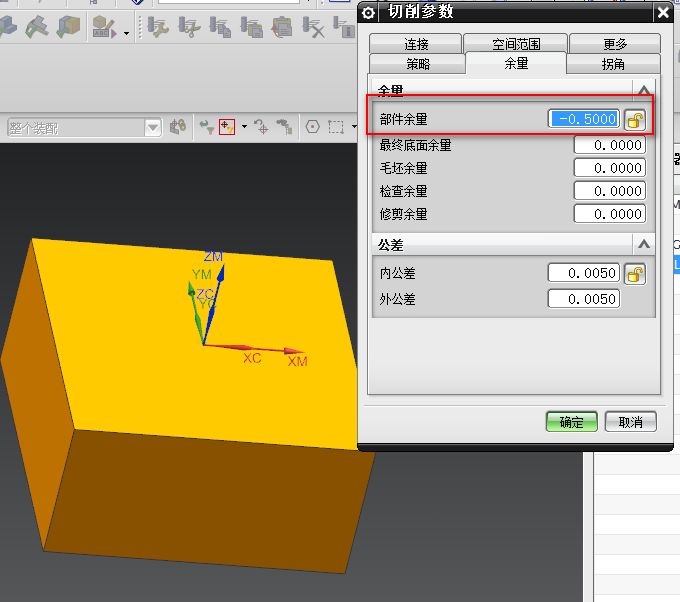

6、因为这个图形没有C角形状，所以需要设置-切削参数-余量

• 部件余量：-0.5

倒多大的C角，就负多少的部件余量，如下图所示：

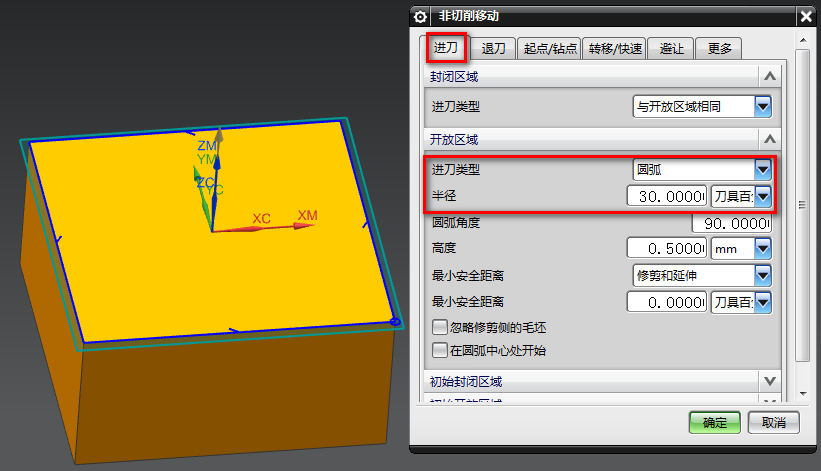

7、非切削移动-进刀

• 开放区域-进刀类型：圆弧

半径：30%左右

如下图所示：

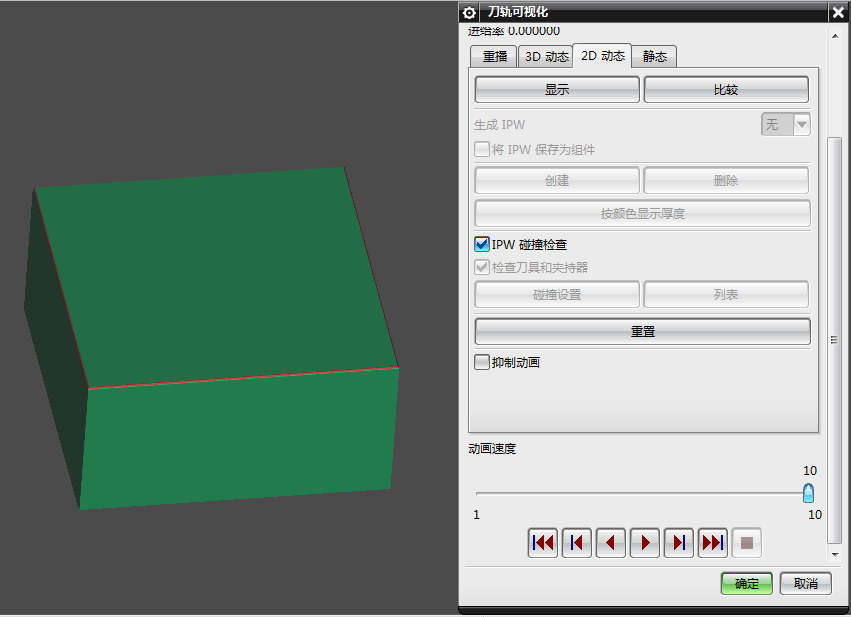

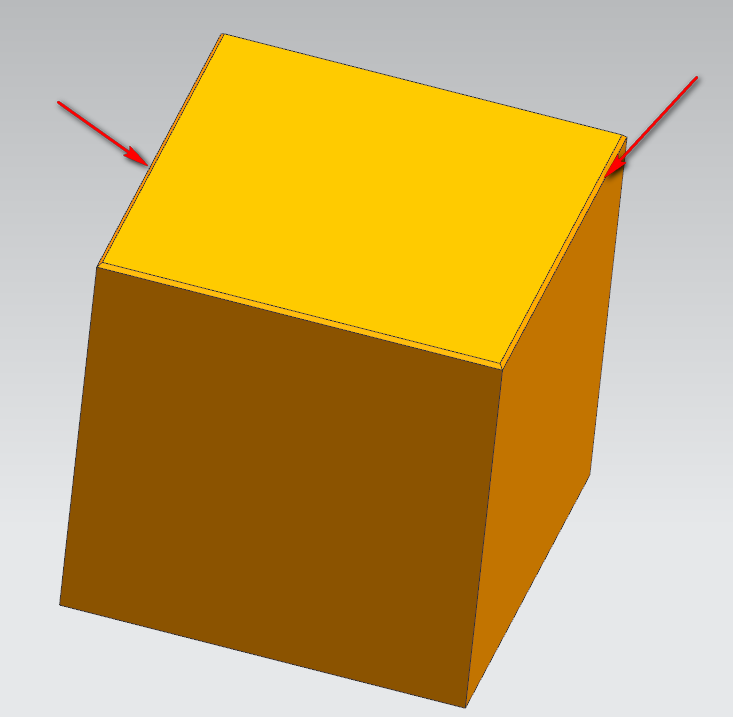

8、参数设置完成后，就可以得到2D倒角的程序，模拟倒角效果，如下图所示：
