大神(有情感的NPC)分享：
NX变压器线圈的画法 1
https://www.ugsnx.com/thread-346271-1-1.html

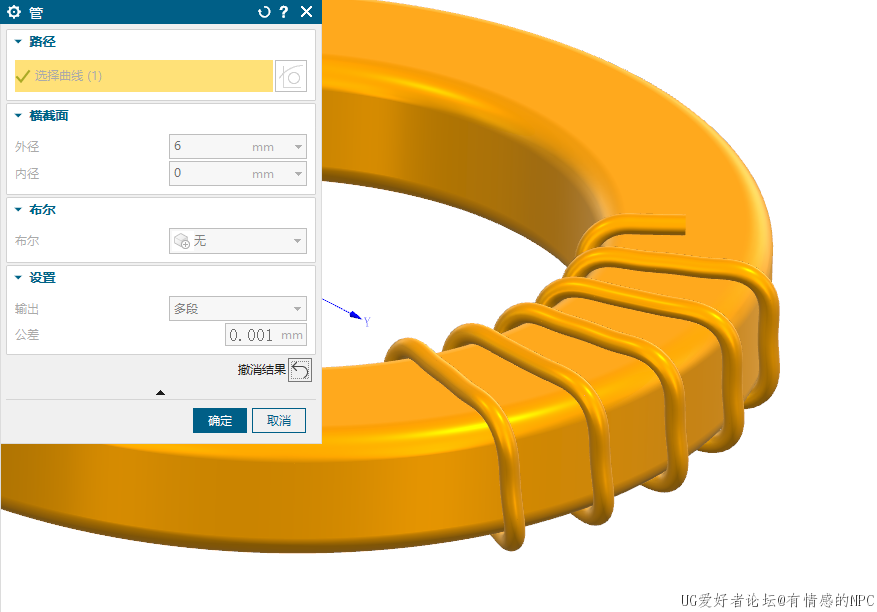

重复的步骤就不写了，看下面这个歪歪扭扭的是不是更接近真实的线圈。

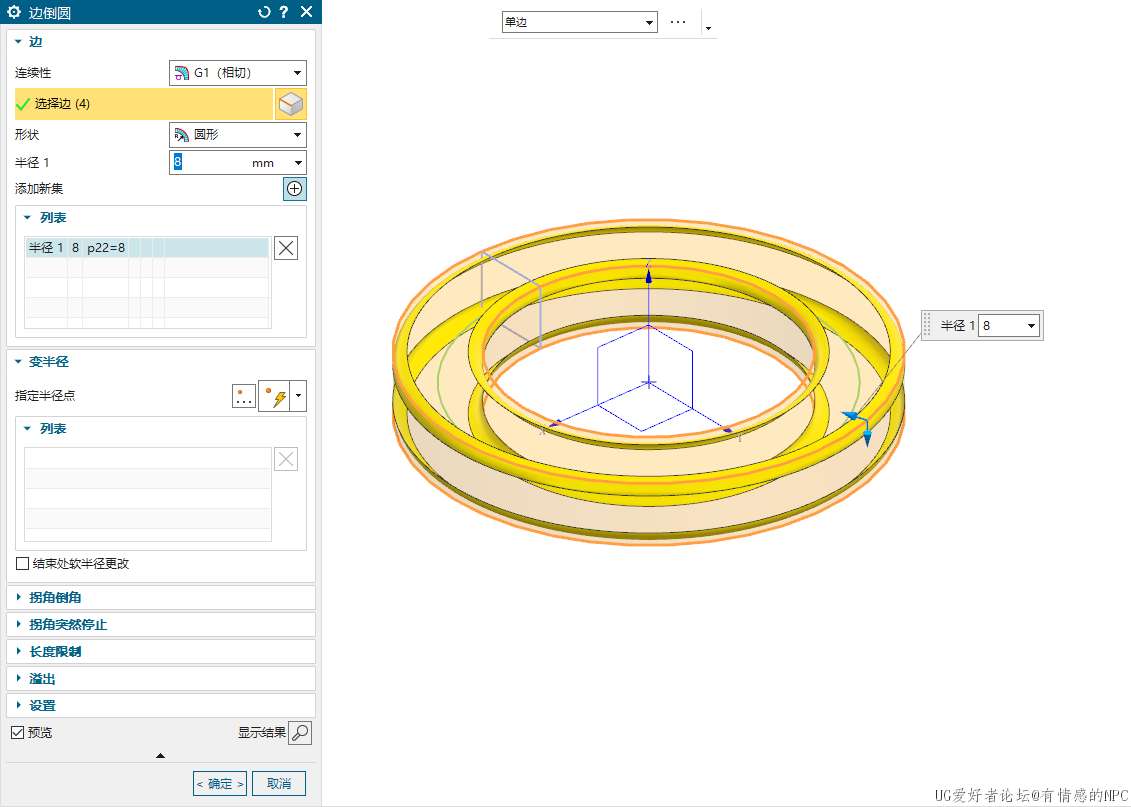

如果圆角倒的是相切

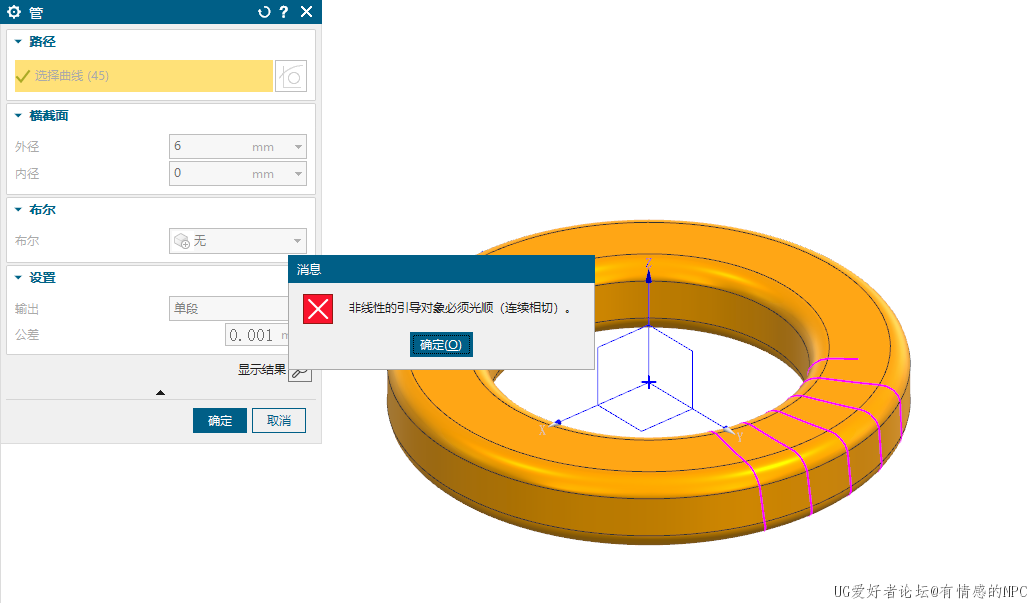

直接生成管道就会因为线不是相切连续而生成不了

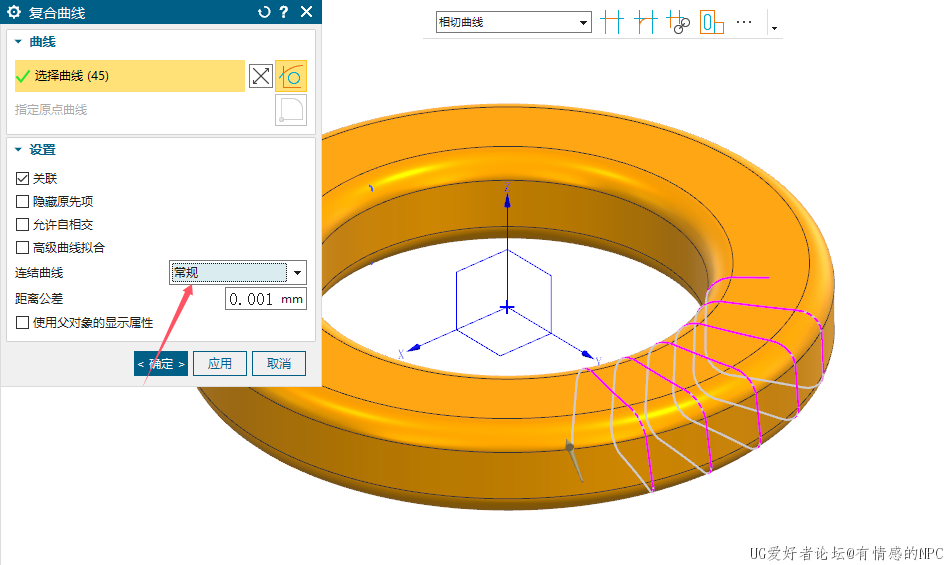

这个时候我们可以复合曲线，目的是把多段线连成单段线，这个时候再用管道还是生成不了，因为还不是相切的。

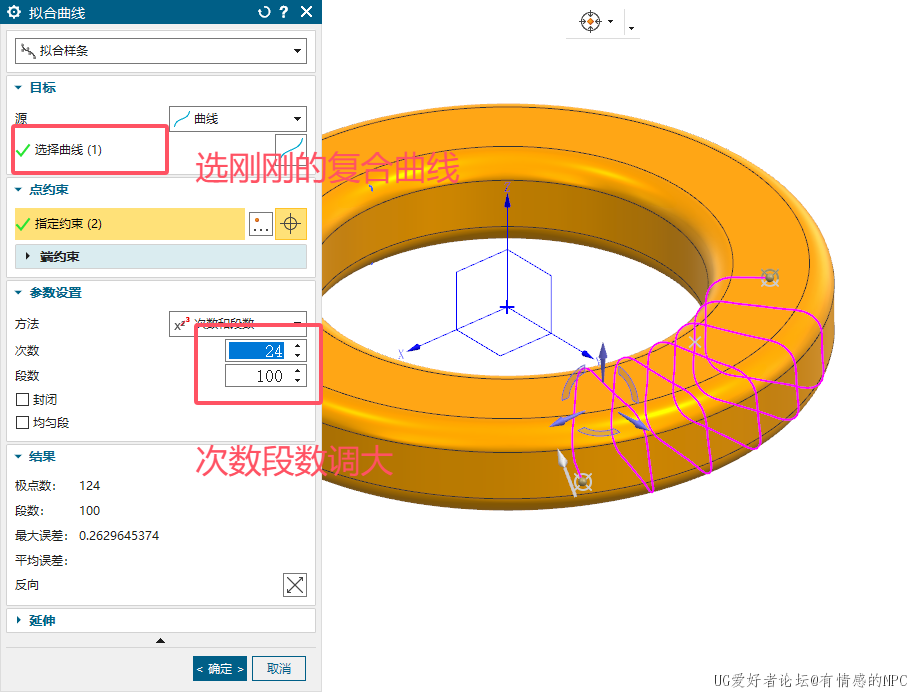

用拟合曲线，把线弄光顺，试过20，60也可以

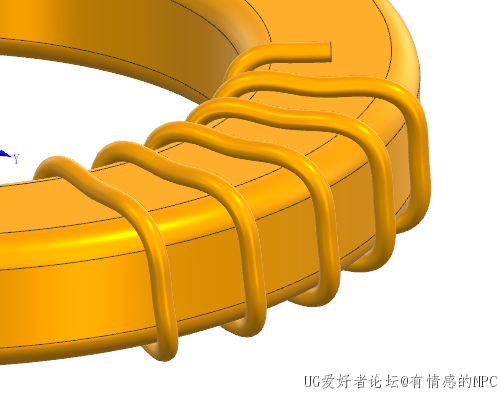

再生成管道
