下面跟大家分享3D倒角的编写方法。

解决方法：

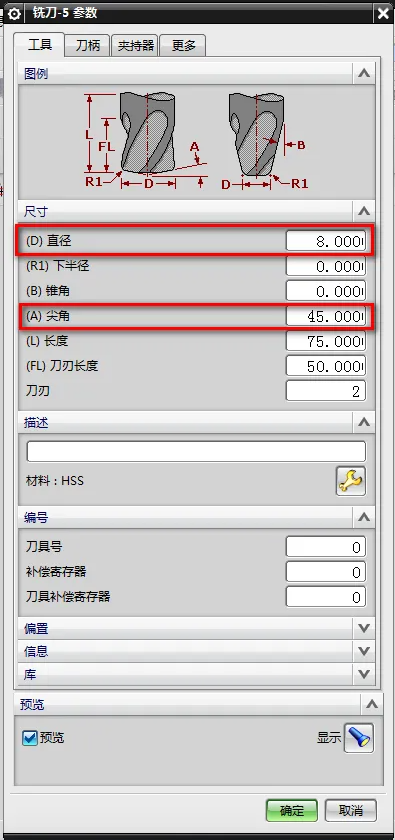

1、创建一把倒角刀铣刀，比如使用D8-C45的倒角刀。

• 直径：8
• 尖角:45

如下图所示：

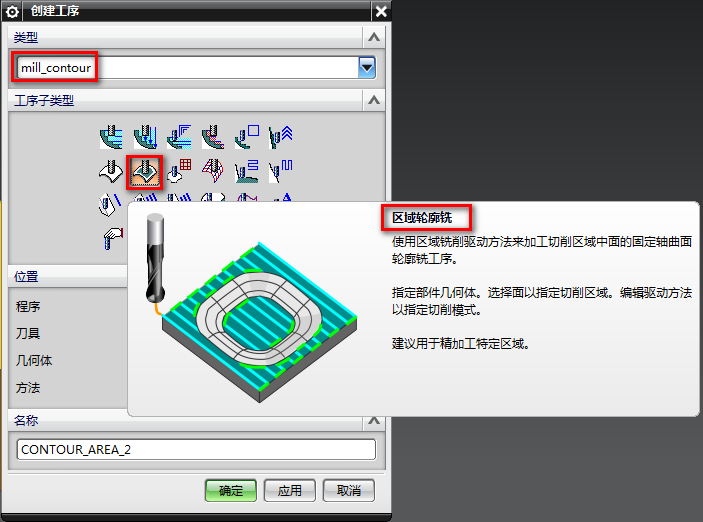

2、创建工序-mill-contour-区域轮廓铣，如下图所示：

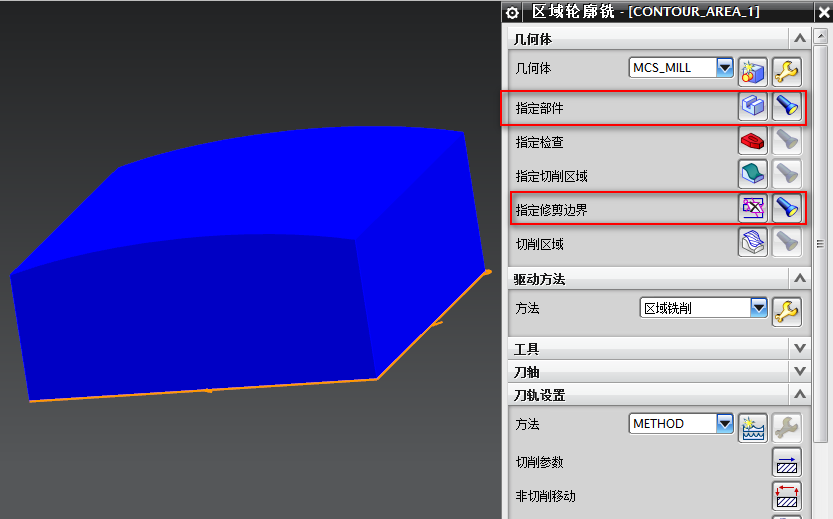

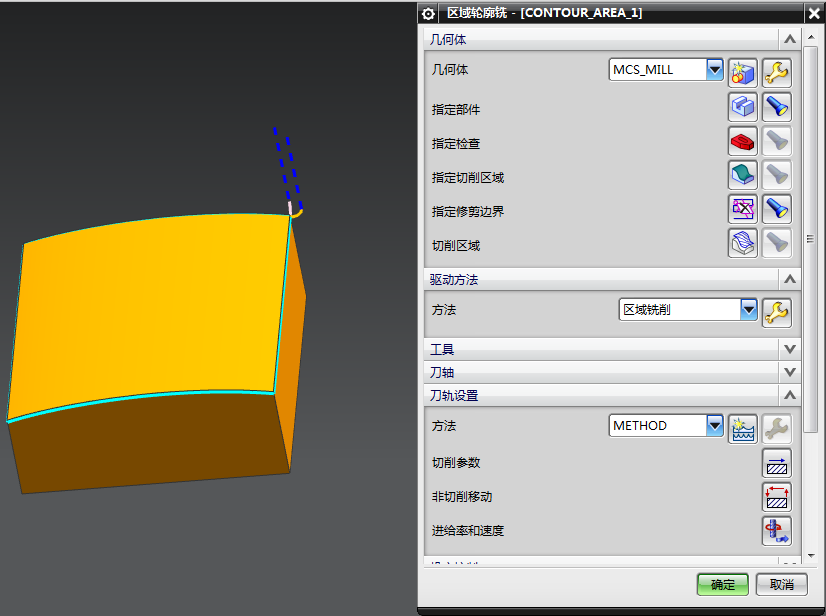

3、选择加工使用的指定部件，使用指定修剪边界来控制刀路，修剪边界直接选择底面最大外形，如下图所示：

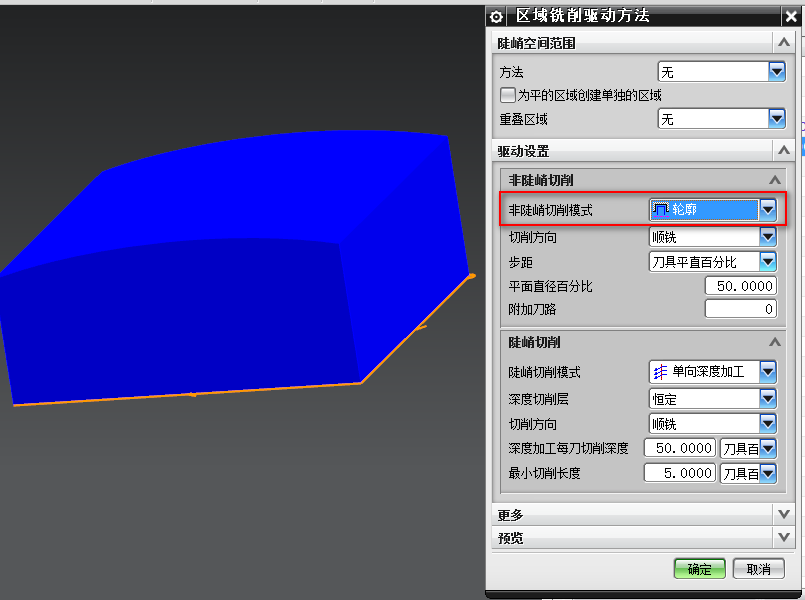

3、点击参数界面驱动方法编辑黄色扳手图标，进入区域铣削驱动方法

• 非陡峭切削模式：轮廓

如下图所示：

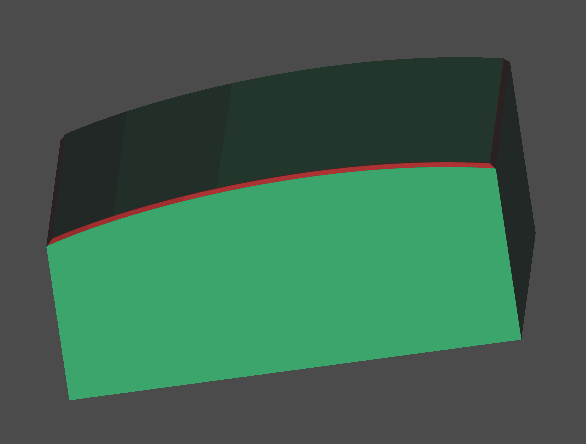

4、设置好参数，生成刀路看下效果，如下图所示：

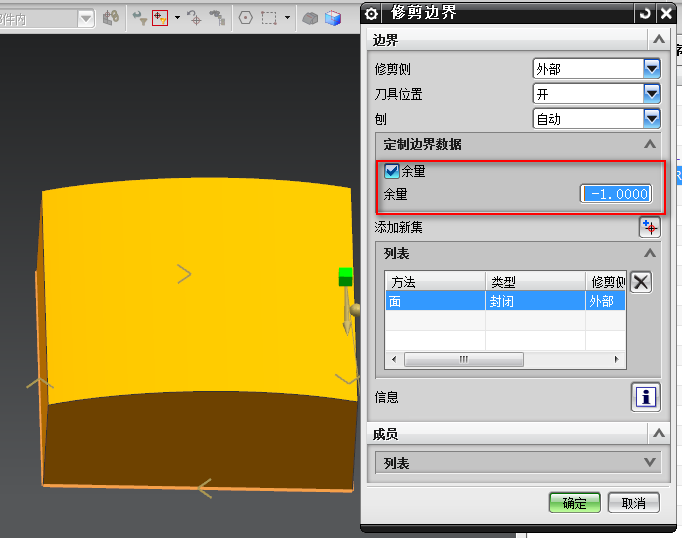

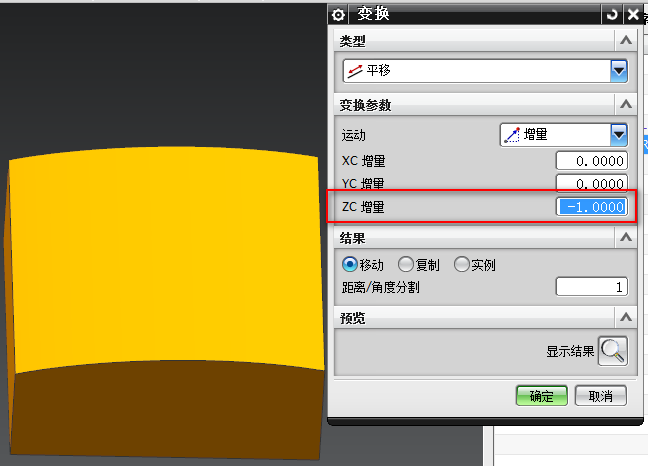

5、因为修剪边界的原因，导致刀轨只能走在最边缘位置，这样是做不出倒角刀轨的，此时需要修剪边界余量往外扩大1MM左右，再通过对象变换把刀轨往ZC移动下去1MM，如下图所示：

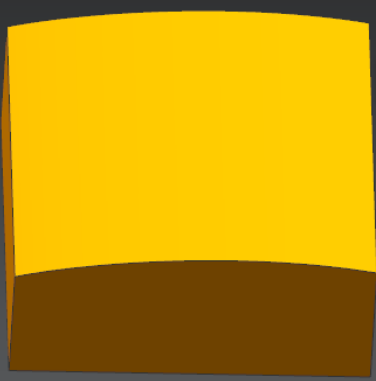

6、参数全部优化好以后，生成刀轨，就可以得到3D倒角的程序，变换ZC深度看倒角大小而定，模拟一下刀轨看效果，如下图所示：
