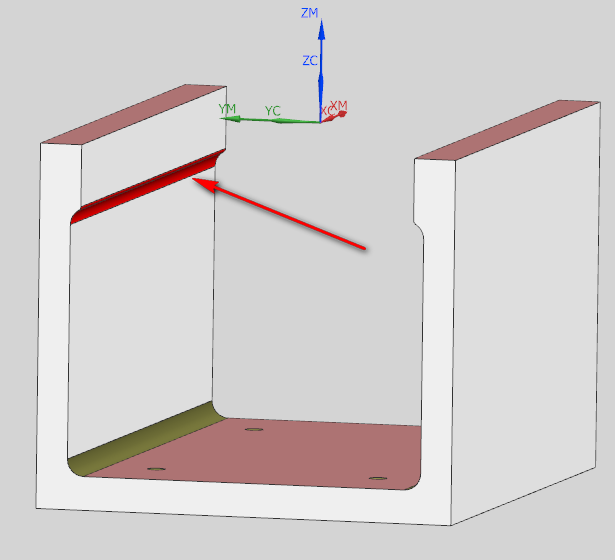

在编程加工中，经常遇到一些R角倒扣形状，这种形状正常刀轨是无法加工到位，如果是平的倒扣直接使用2D平面铣刀轨就可以做出，那么像这类R角的倒扣应该如何才能编程呢？下面跟大家分享一下方法。

解决方法：

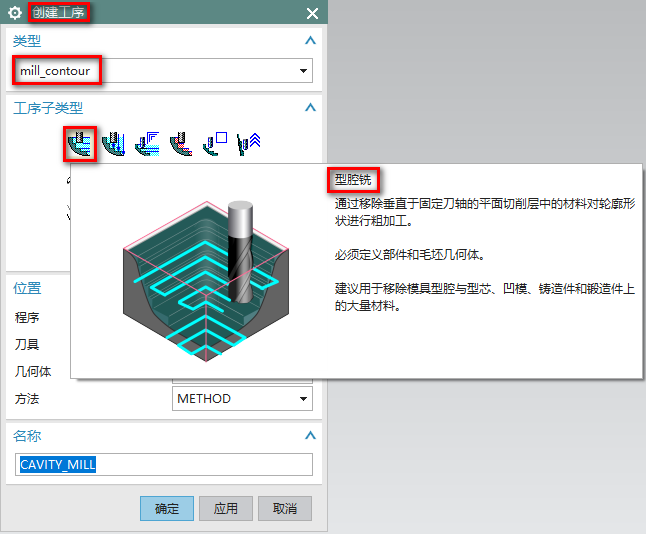

1、如上图所示，常规的2D线加工是无法加工到位，但可以用型腔铣加工，创建工序-mill_contour-型腔铣，如下图所示：

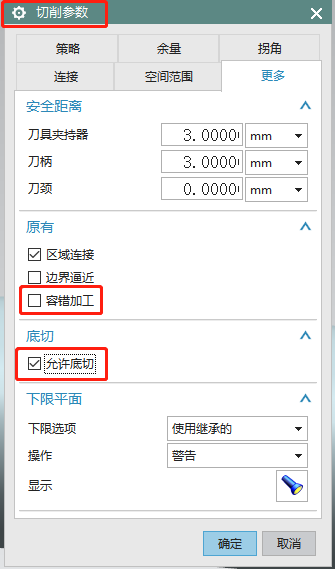

2、按平常的型腔加工参数设置是无法产生刀轨，但在加工界面-切削参数-更多-原有-容错加工打勾取消，允许底切打勾，可以产生倒扣加工的刀轨的，如下图所示：

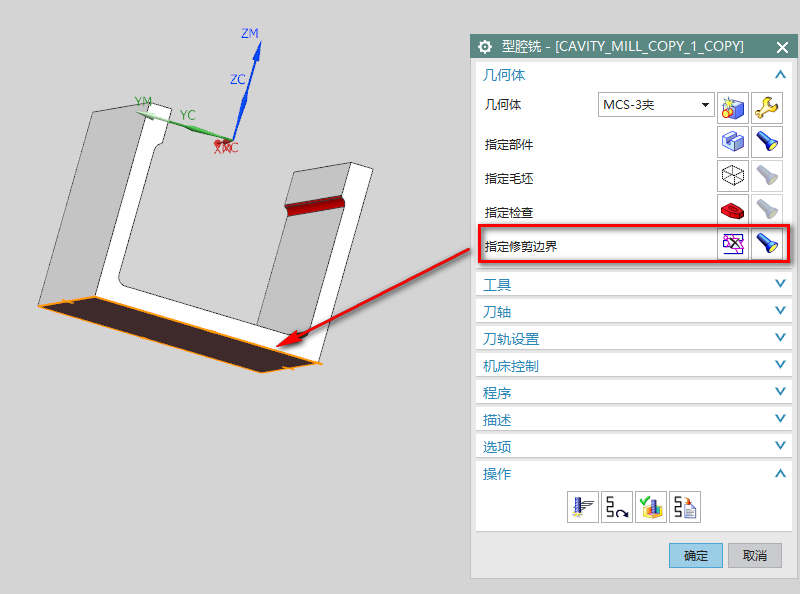

3、但容错加工是无法选择加工区域的，可以用修剪边界控制，修剪边界选择以上高亮示的边界线，修剪外部即可，如下图所示：

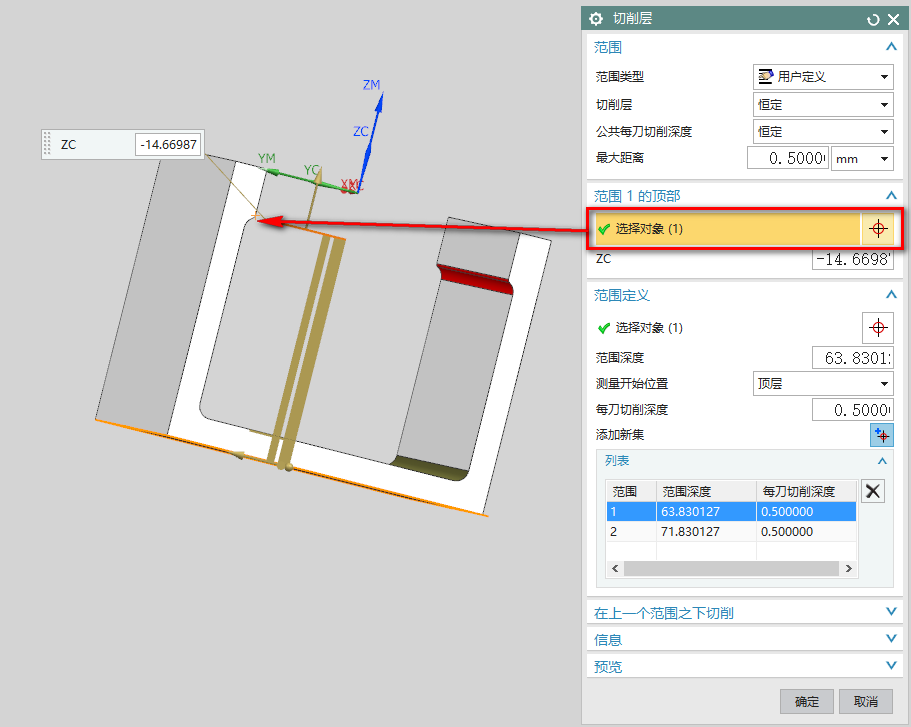

4、深度需要在切削层控制一下，因为边界控制的所有位置都会加工，切削层-范围1的顶部指定倒扣开始的位置，如下图所示：

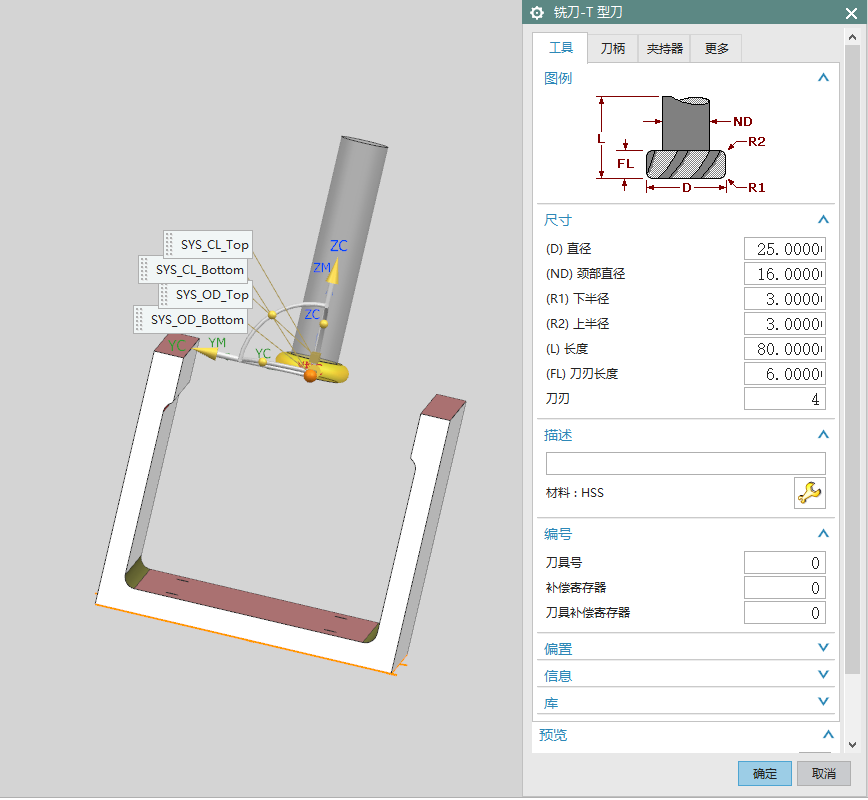

5、根据形状定制一把合适的T刀，如下图所示：

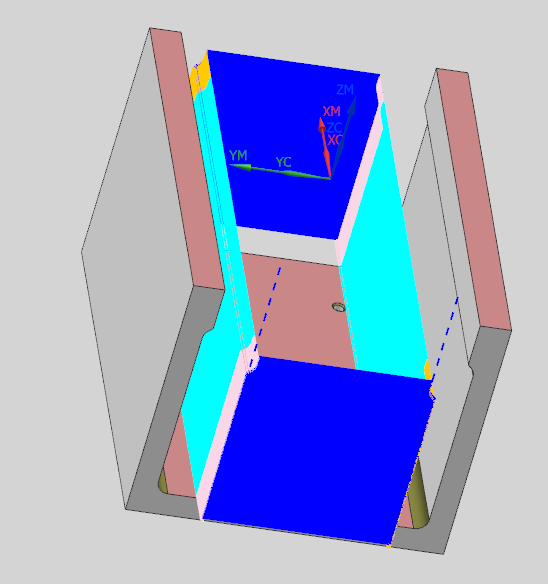

6、参数设置完成后，生成刀轨就可以做出R角倒扣位置的程序，如下图所示：
