下面就跟大家分享一下T刀编写程序的方法。

解决方法：

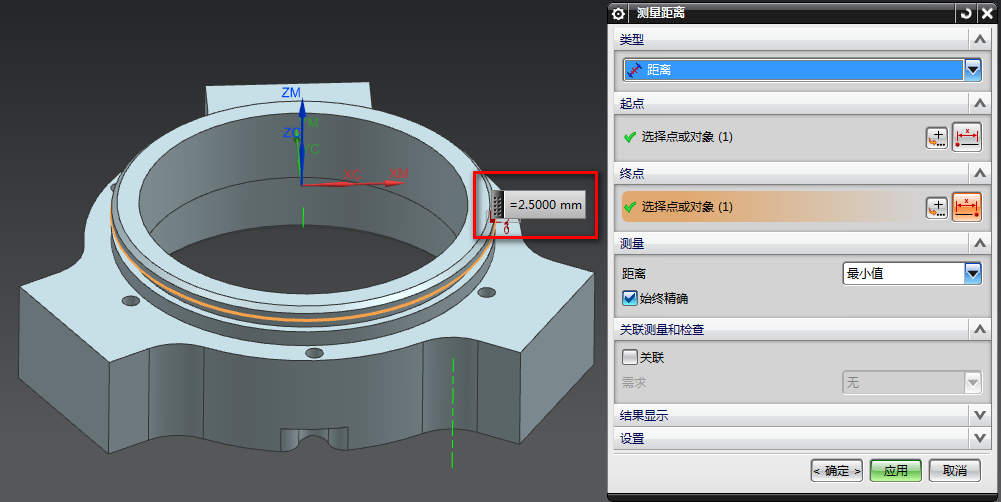

1、在建模环境下，使用测量距离，先测量一下T槽的高度，得到距离为2.5MM，如下图所示：

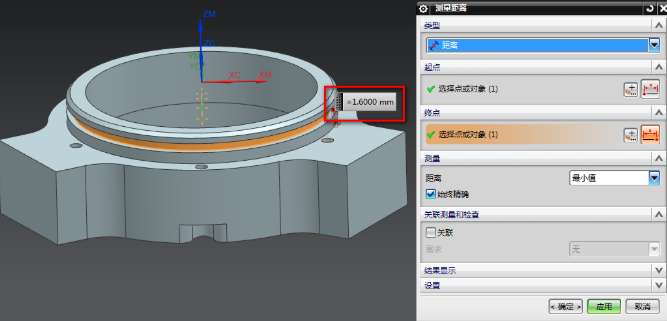

2、再测量一下从外面到内部的距离为1.6MM，那么T刀刀具的距离必须要大于1.6MM，否则刀柄会撞侧面，如下图所示：

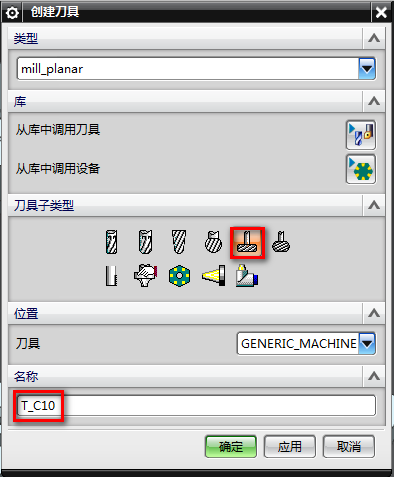

3、现在已经知道T槽的高度为2.5MM，宽度为1.6MM，那么我们要来算一下T刀的大小。T刀除去刀柄直径应该单边要超过1.6MM，比如我们T刀直径为10MM，那么单边减去2MM，得到刀柄直径就是6MM，刀刃长度以2.5MM为主。在加工界面创建这把T刀，创建刀具选择TC刀具，如下图所示：

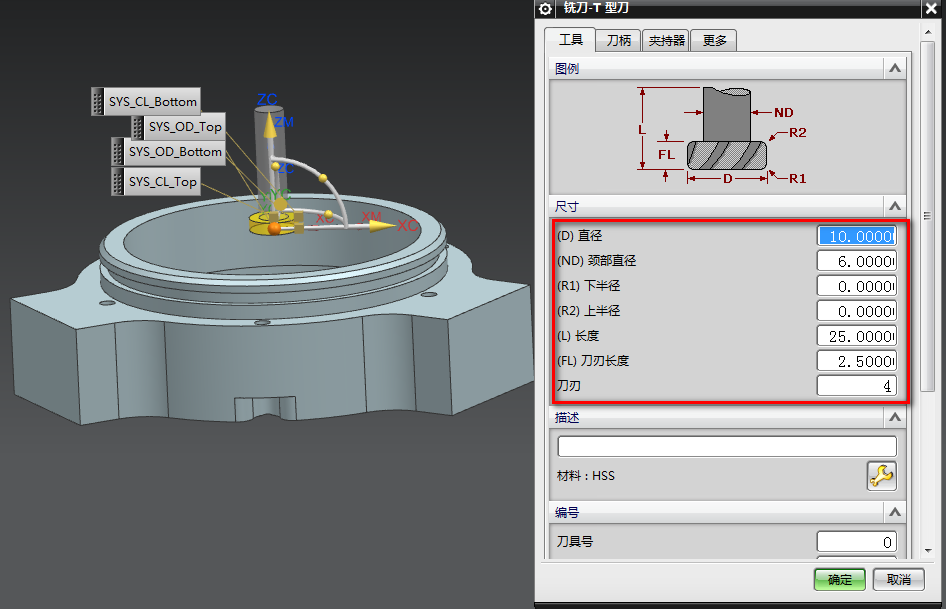

4、T刀尺寸

• 直径：10MM
• 颈部直径：6MM
• 刀刃长度：2.5MM

如下图所示：

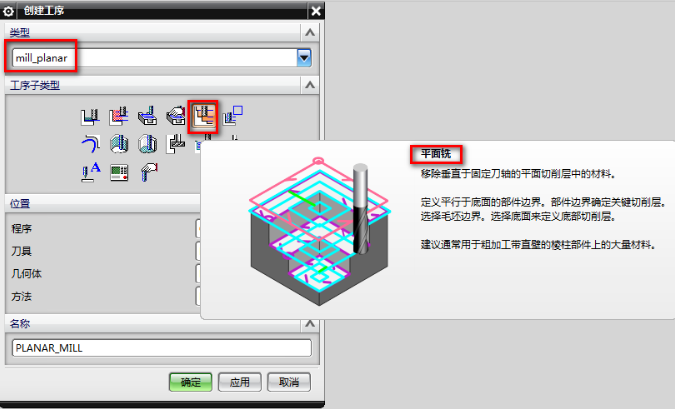

5、刀具创建好后，创建工序-mill-planar-平面铣，如下图所示：

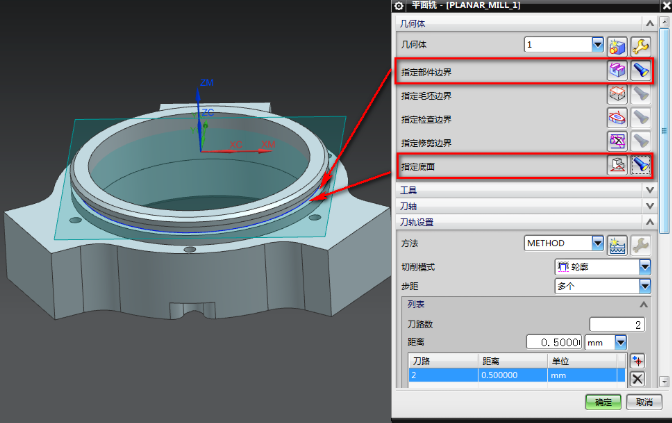

6、指定部件边界-选择T槽内部的边界，指定底面-选择T槽底部的面，如下图所示：

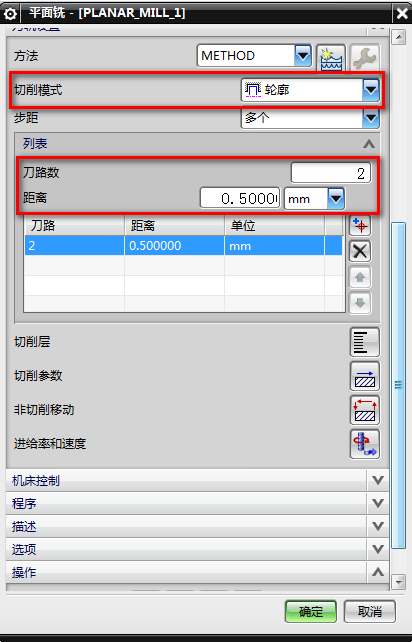

7、切削模式-轮廓，槽宽为1.6，按照铝料来切削，一刀T0.5MM左右，设置步距-多个，0.5MM附加2条，如下图所示：

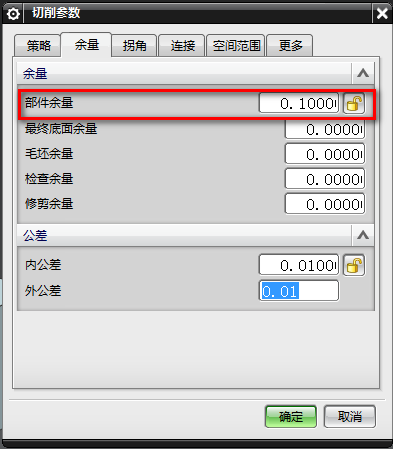

8、因为槽的高度和T刀一样，所以是没办法留底面余量的，可以留一些侧面余量，切削参数-余量，部件余量设置0.1，如下图所示：

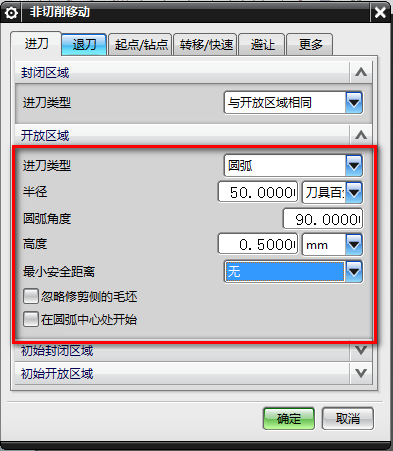

9、非切削移动-进刀-开放区域

• 进刀类型：圆弧
• 半径：50%

如下图所示：

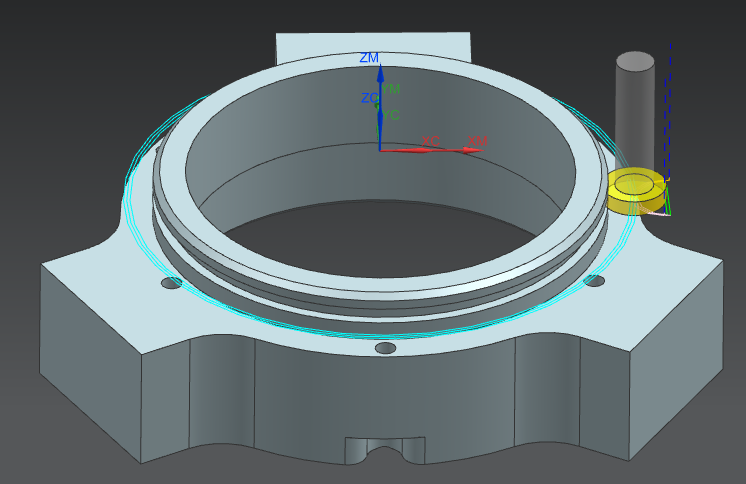

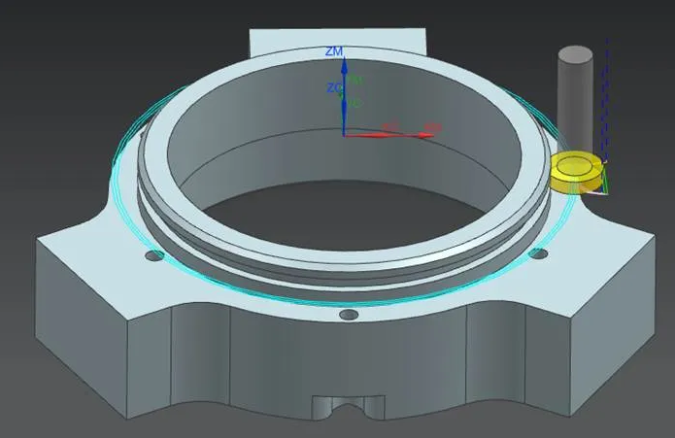

10、生成刀路，就可以做出T刀的程序，如下图所示：
