来源： https://www.ugsnx.com/thread-259322-1-1.html

大神(tongjiashan2)分享：

看了很多帖子，综合各位大神的内容，自己琢磨了一种办法，分享大家。

1、非主模型出图时，工程图会是另一个部件文件，所以原来建模部件的属性不会过来，GC工具箱中的“属性工具”就是解决这个问题的；

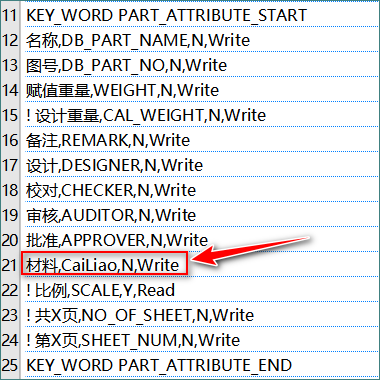

2、首先属性项要同步，比如工程图中有这个属性，而建模部件中没有，那么也无从调用。因此最好在GC工具箱的属性工具中建立你要的属性，然后分别在你的建模模板和工程图模板中用属性工具“从配置文件加载”一下，这点不细说了；我建立了“CaiLiao”这个属性。

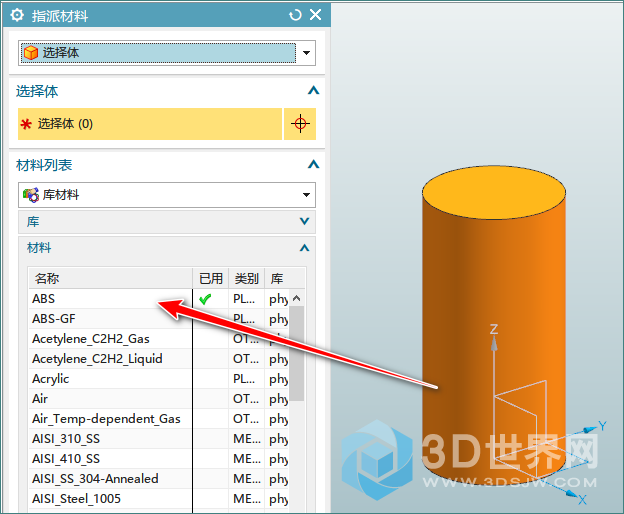

3、在NX中打开建模模板（D:\Program Files\Siemens\NX 11.0\LOCALIZATION\prc\simpl_chinese\startup（这个是我的目录））model-plain-1-mm-template.prt文件，随便建一个模型，比如圆柱。菜单--工具--指派材料。我指派了个ABS。

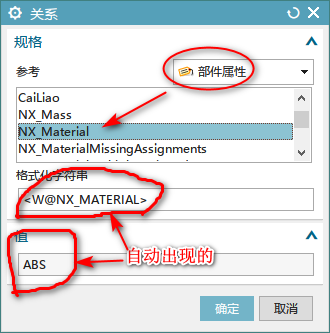

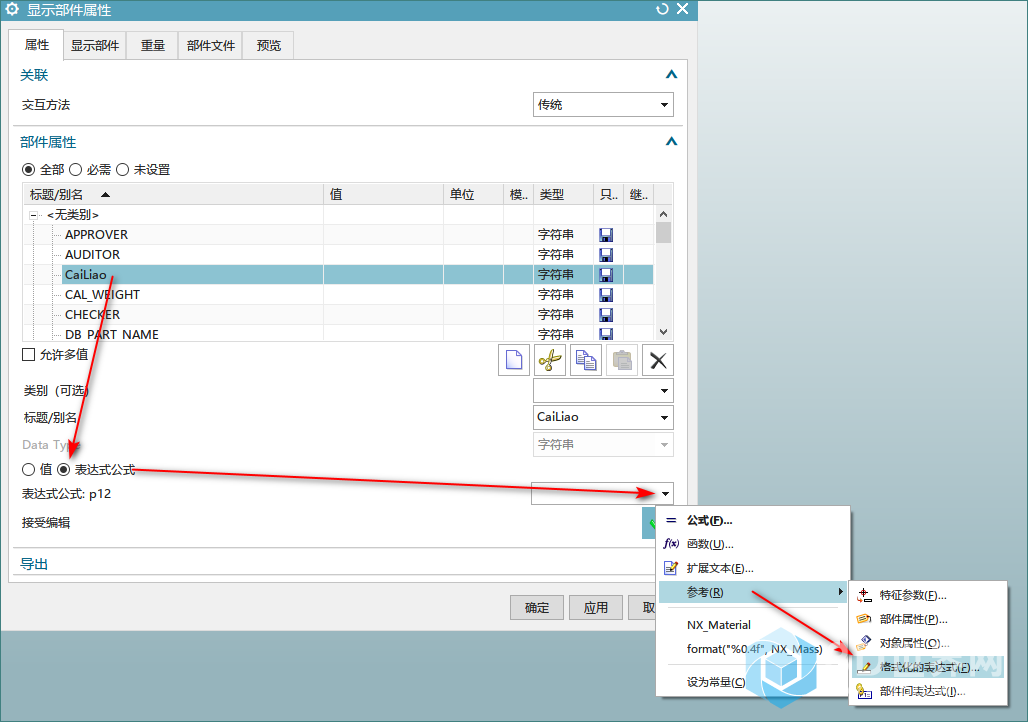

4、文件--属性，点自己建立的CaiLiao，切换到表达式（框中的两个小点删掉），下拉菜单中--参考--格式化的表达式，弹出对话框中选“部件属性”，选择NX_Material，确定。

5、删掉那个圆柱，保存模板。

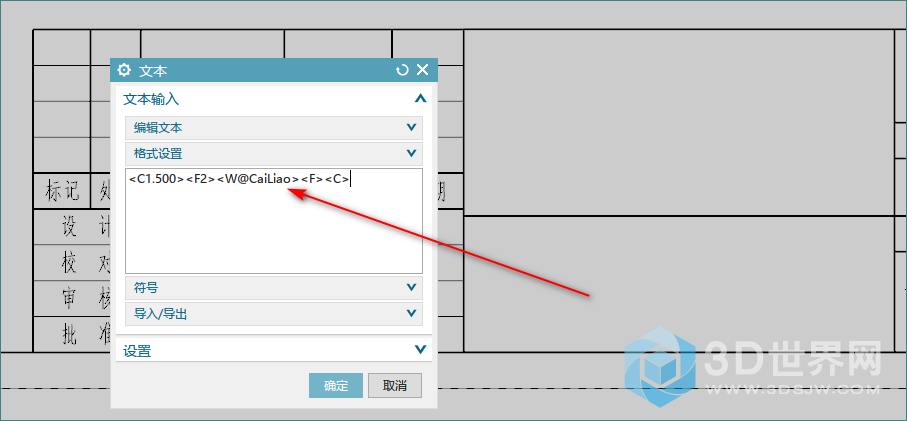

6、打开工程图模板，在标题栏的材料框中调用属性“CaiLiao”这个属性，保存。

以后使用时，工程图属性用GC工具箱的属性工具填写，指派的材料会自动填入。其实这种方法唐工的视频中点到了。感谢唐工。
