大神(tongjiashan2)分享：

表面粗糙度国家标准（GB）标注趋于国际化，我国标准以前是把算术平均偏差Ra标注在三角的上方，新标准现在的样式是这样的：（这是一个最常用的样式。其他请自行参阅标准）

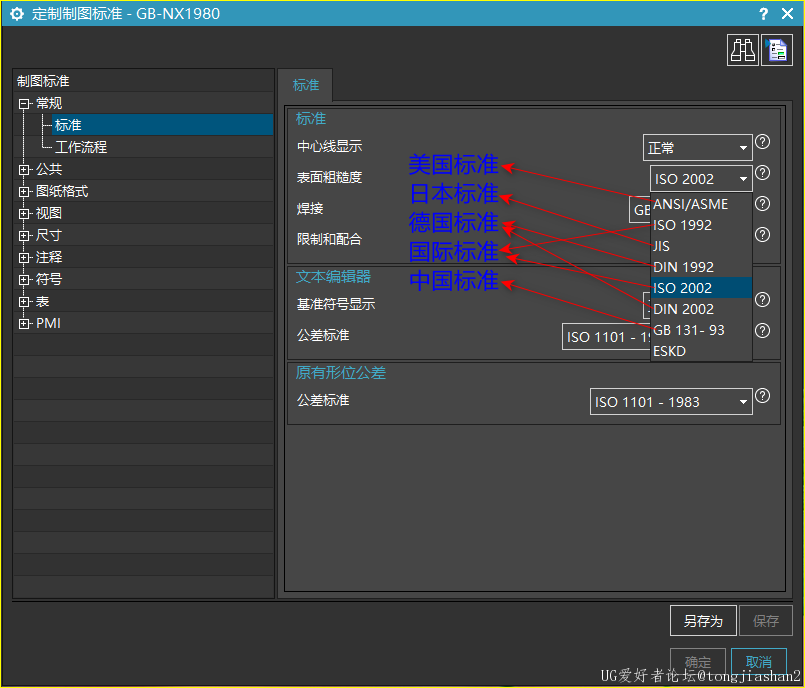

那么如何实现这样？西门子并没有与时俱进的改进为GB新标准，所以我们需要做一个事情，就是标准问题，见图：（实用工具--用户默认设置--制图--定制标准）

如上图所示，如果你很老实的选择了GB，仔细看看，这是我国1993年的标准，所以不合适了。那么选什么？选ISO的，年份近的，所以我是选了ISO 2002（或许德国标准也可以？）。

对了，形位公差的基准符号是同样的标准问题，否则NX中的基准符号会是原来的圆圈样子的。

★一个小技巧：

NX预设了常用的表面粗糙度数值，这些值不是我们标注时最简便的样子，需要去写Ra等字样.

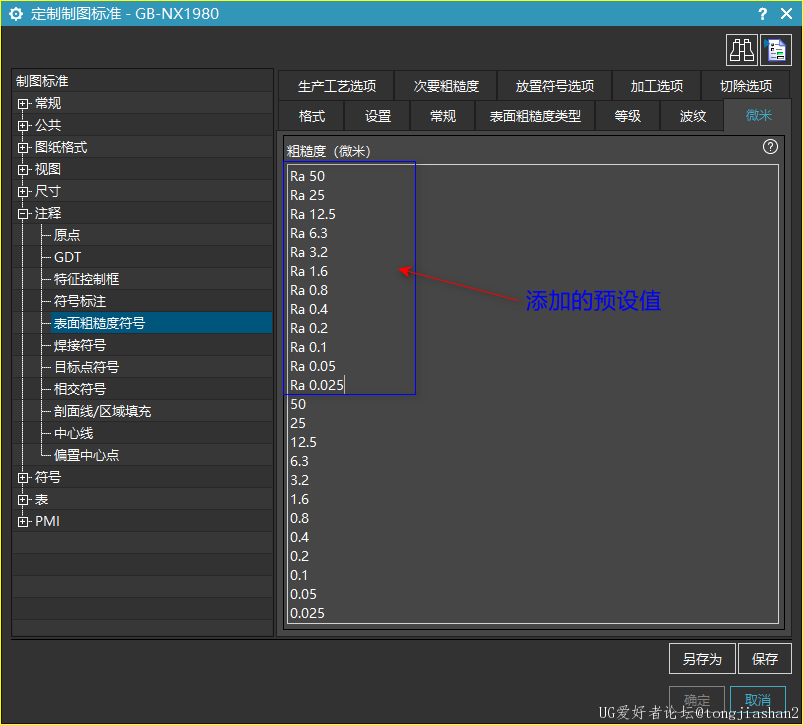

因为我国最新标注的样式是如最上第一图表示的样子，所以啊，我们添加预设值，如图：

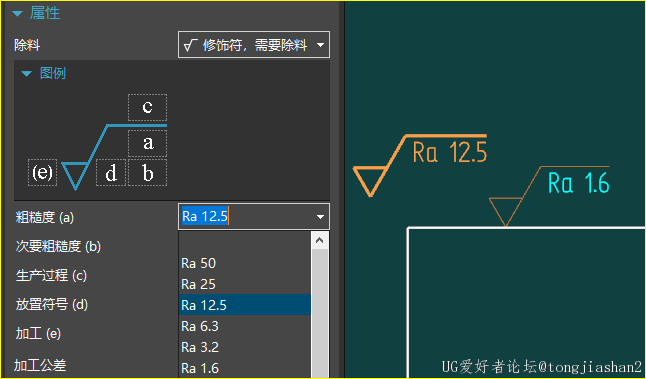

下面回到软件主界面标注一下粗糙度看看（可能需要重启NX生效）

选一个合适的值即可。方便，快速。
