如何使用UG编写出锥牙的程式呢？下面跟大家分享一下解决方法。

解决方法：

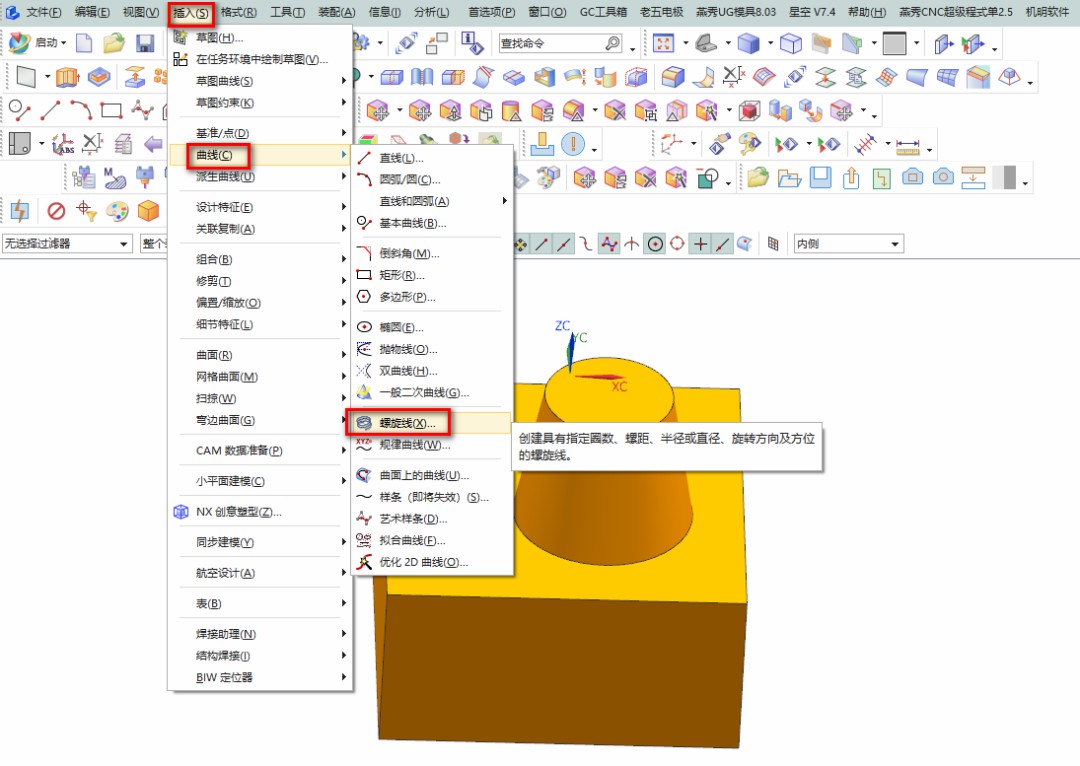

1、要加工锥牙形状，先要做辅助线，在建模环境中，点击插入-曲线-螺旋线，如下图所示：

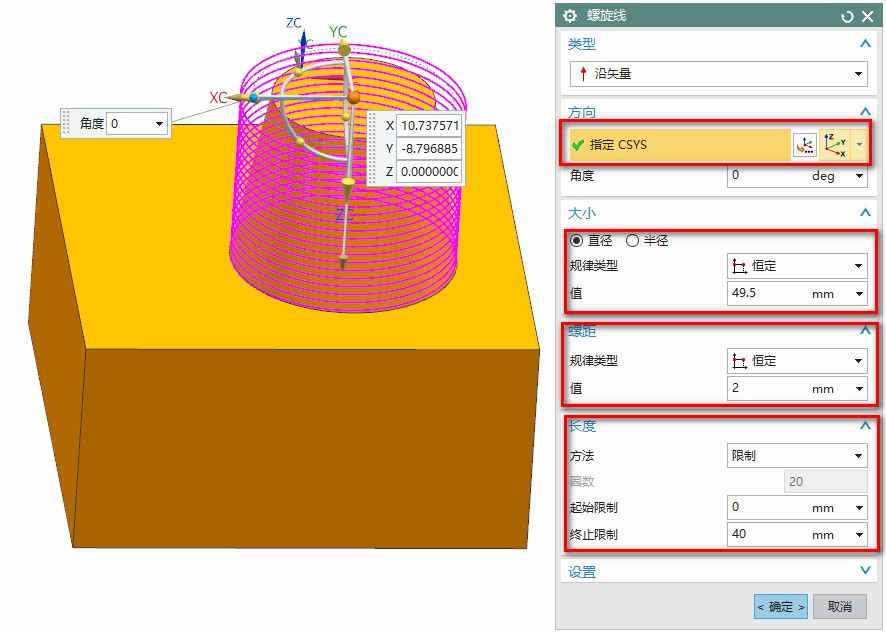

2、

• 指定CSYS：设置好圆心的方向
• 直径：根据圆柱直径设置
• 螺距：主要是设置牙距
• 长度：设置圆柱的高度距离

如下图所示：

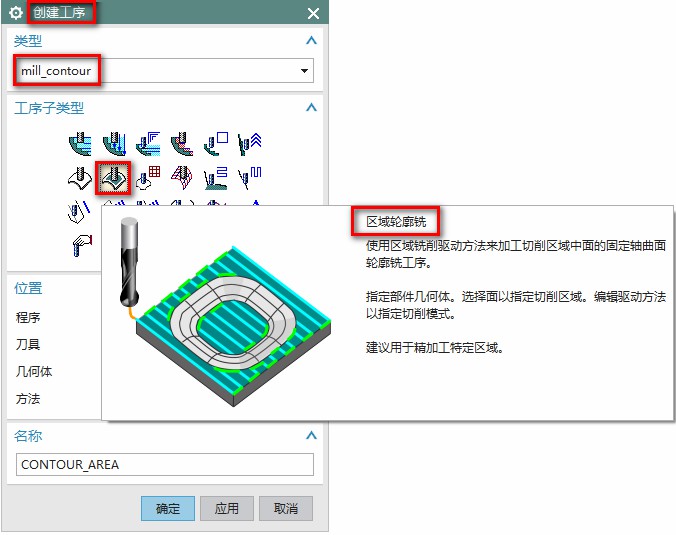

3、在加工界面中，创建工序-mill_contour-区域轮廓铣，如下图所示：

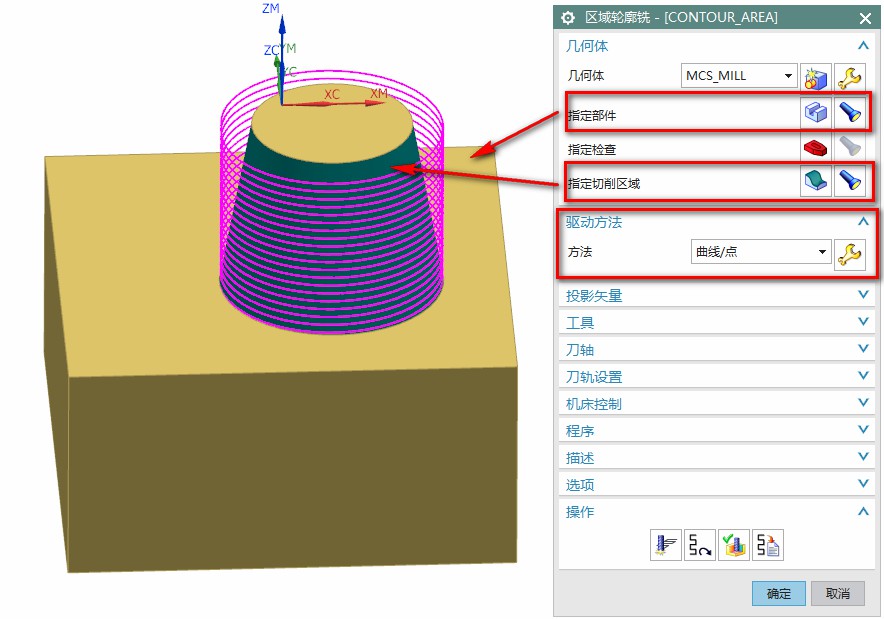

4、在区域轮廓铣中

• 指定部件：选择加工的工件
• 指定切削区域：选择要打开的区域
• 驱动方法：曲线点，点击黄色扳手编辑参数

如下图所示：

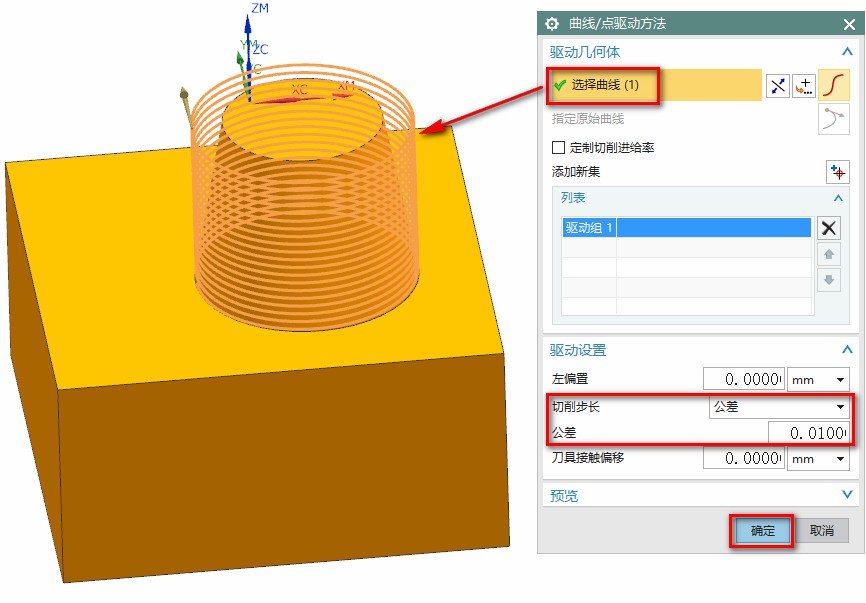

5、

• 选择曲线：选取辅助线
• 公差：0.01

如下图所示：

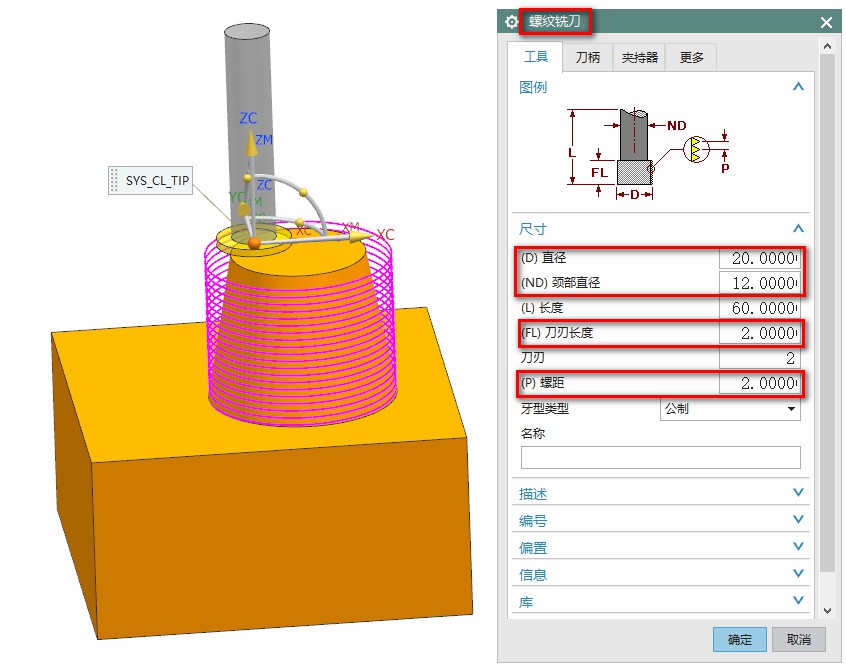

6、创建螺纹铣刀，刀具直径大小根据实际使用的大小设置，如下图所示：

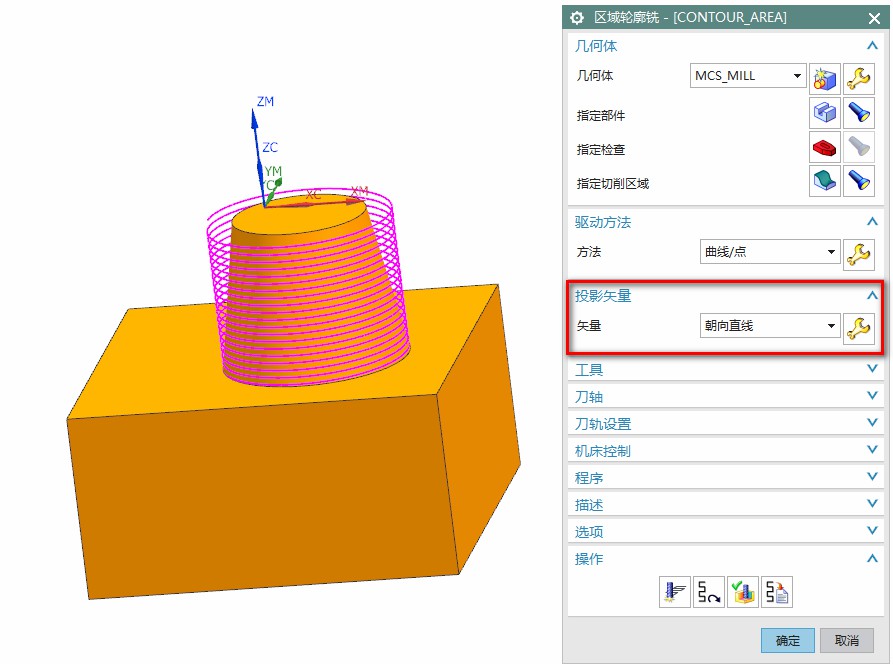

7、投影矢量-矢量-朝向直线，矢量选择朝向直线就可以把辅助线投影到加工的区域上，方向选择+ZM轴，如下图所示：

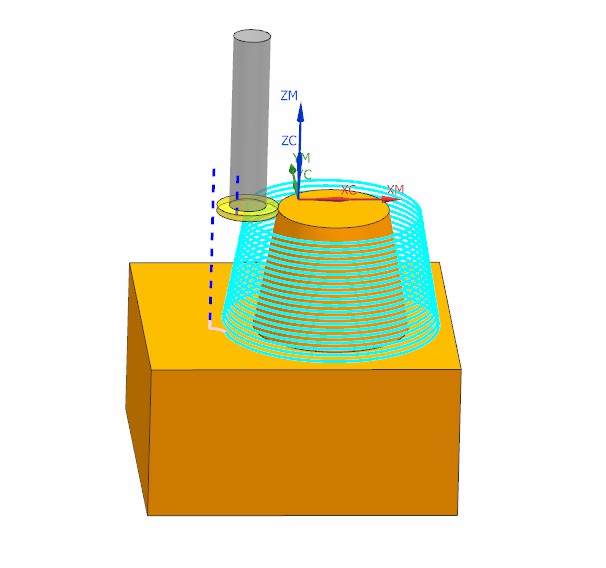

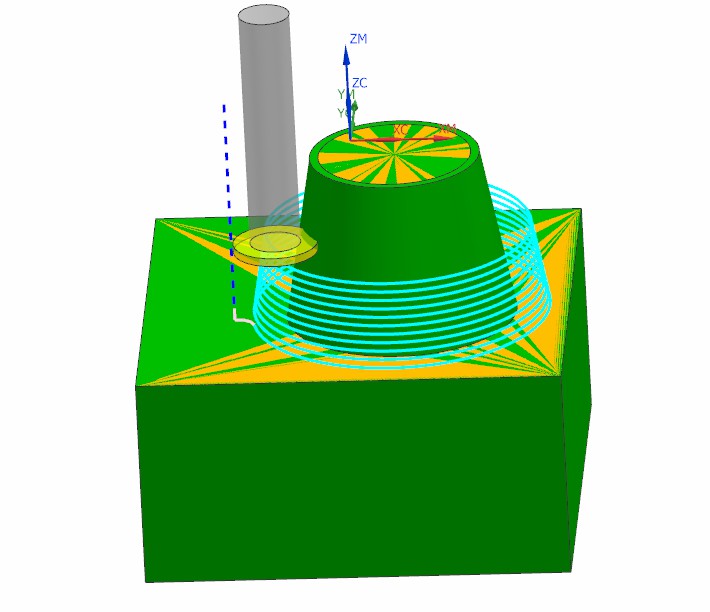

8、投影矢量方向和参数设置完成后，加工不到就把圆柱形状偏置一个螺距的距离，生成刀轨，这样就可以编写出锥牙形状的程式，如下图所示：
