网友(cdj_456)提问：

刚开始接触VERICUT和滚齿加工，有时候需要研发一些新产品和特殊齿形，因为有过滚刀设计失误造成延误研发周期事件，所以想起来做VT加工仿真。

网上的滚齿仿真资料真的太少，外网也是。

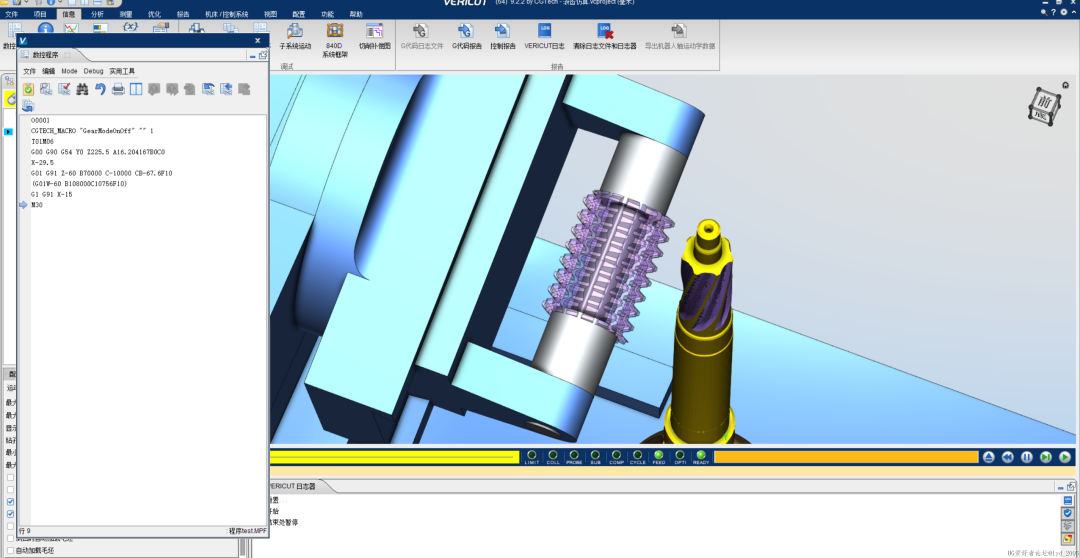

现在的问题是仿真没有切削效果，自己闷头研究了十来天，始终未果，希望论坛有大神能帮忙检查下问题在哪里。万分感谢！

相关附件到阅读原文下载。

大神(18***46)回复：

由于滚齿刀具创建不正确，因此无切削效果。

楼主(cdj_456)回复( 18***46)：

求教滚齿刀应该要怎样创建才正确。

大神(18***46)回复楼主(cdj_456)：

滚刀的话在画图软件中分割一下，把每排齿都当成可转位刀片加到铣刀类下面。

楼主(cdj_456)回复(18***46)：

这句话我昨天还在论坛另一个帖子里看到过，你说的跟那个楼主一模一样。。。。

我是不太理解，请问可以详细解释一下么？

意思是把滚刀径向分割成几个实体，然后再在VT里面选镶片型刀具一并导入模型文件？

大神(如云得龙)回复：

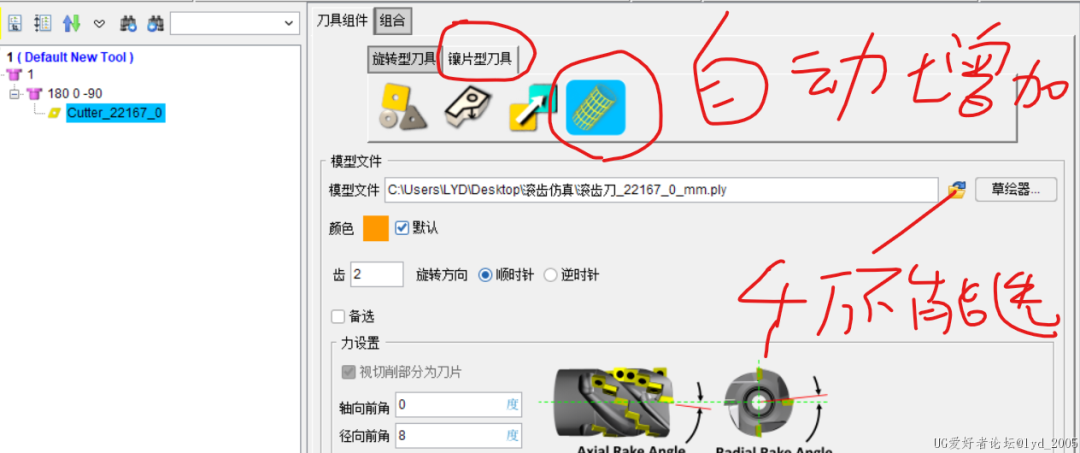

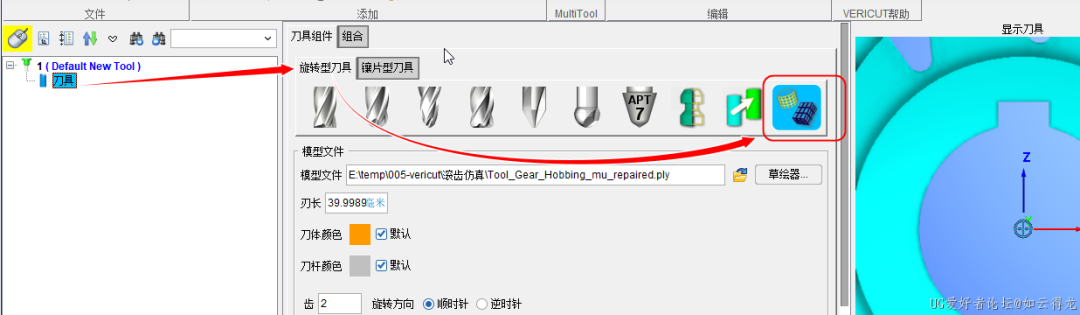

关键：由“镶片型刀具”替换为“旋转型刀具”。设置方法：

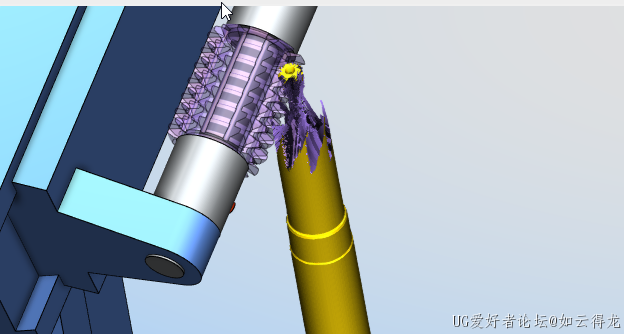

模拟效果

楼主(cdj_456)回复(如云得龙)：

好的，大师

我已经明白了！

万分感谢{:biggrin:}。

大神(lyd_2005)回复：

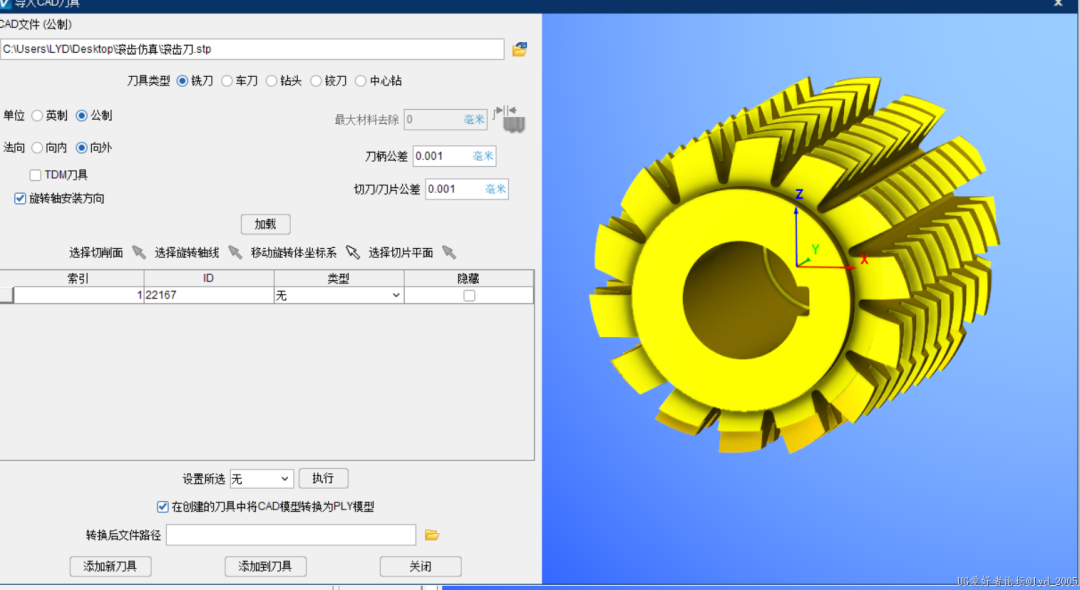

刀具建立不对，不可以用stl文件，可用stp文件，一定要导入刀具。

楼主(cdj_456)回复(lyd_2005)：

这个回答对我有用，赞一个!

网友(五六七十三)回复(如云得龙)：

你好，我按照你的方式改了，但还是没有切削效果，是还要改什么地方吗？

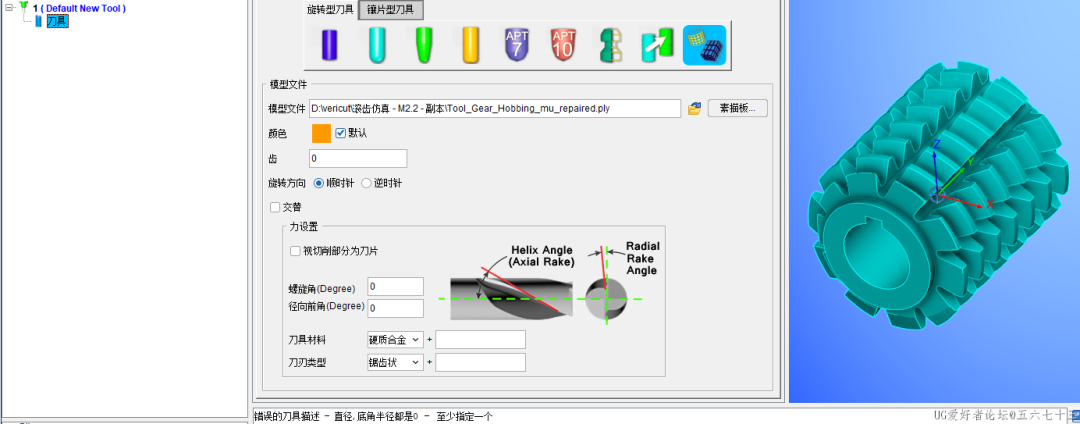

改变刀具类型

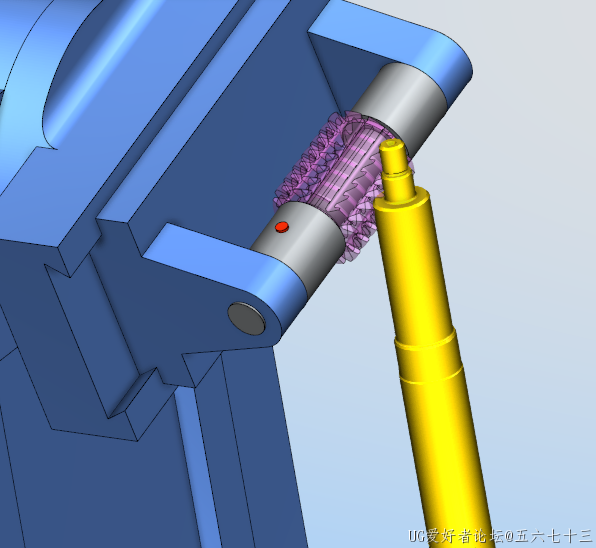

仿真切削依旧没有切削效果

楼主(cdj_456)回复(五六七十三)：

① 首先，先把刀具拆分开，一个刀具主体，还有几个参与加工的前刀面，提取刀具主体的前刀面就行，然后导出STP。

② 刀具管理器里，选择导入CAD，选择刚才那个STP，点加载。

③ 然后在类型里把刀具主体作为刀柄（只是看个样子，删掉也行）。

④ 最后在类型里把几个前刀面选择成切削平面，类型选择扫掠刀片，保存成新刀具即可。

直齿转速比为齿数比，斜齿有点麻烦，需要增加差动，做个宏程序调用比较方便。
