网友(千秋霸业)提问：

从UG10.0过来的，原本在10.0里面不是问题的，现在成了大麻烦，

以下的情况在10.0里面是会全自动形成全约束的，但是在2412里面该如何解决这种全约束问题。

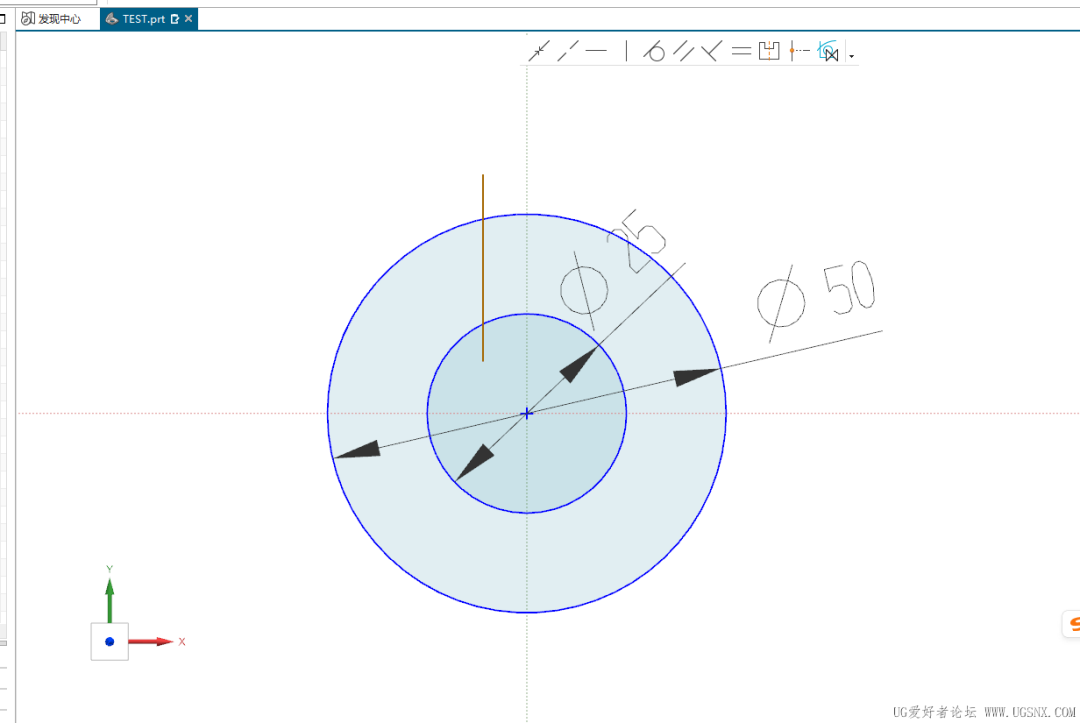

首先做同心圆

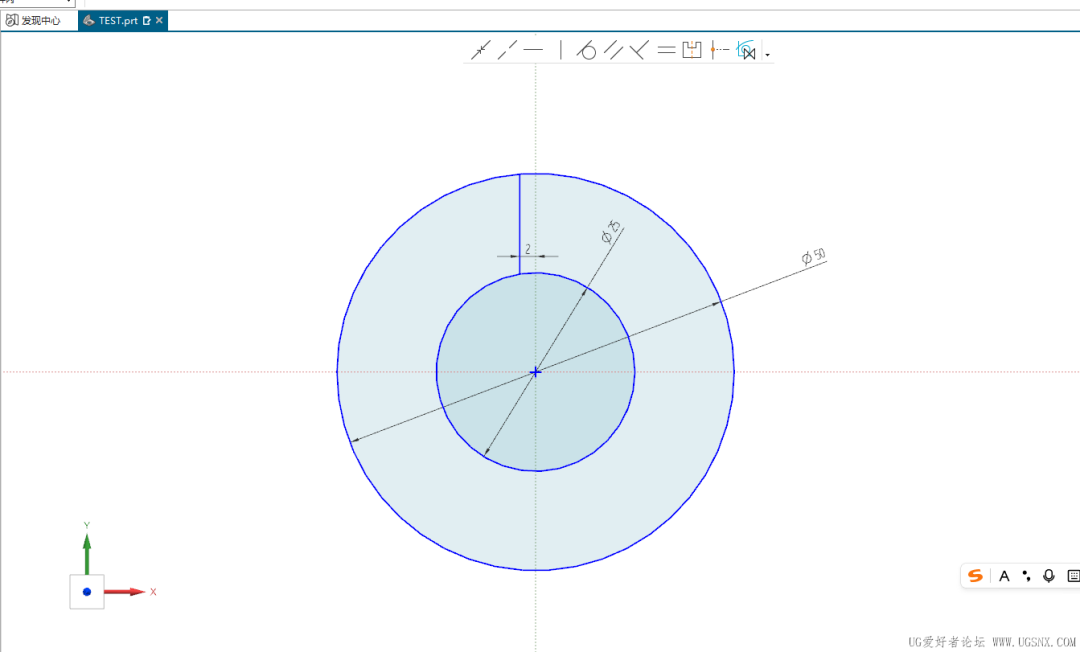

画一个竖线，并修剪和约束好位置

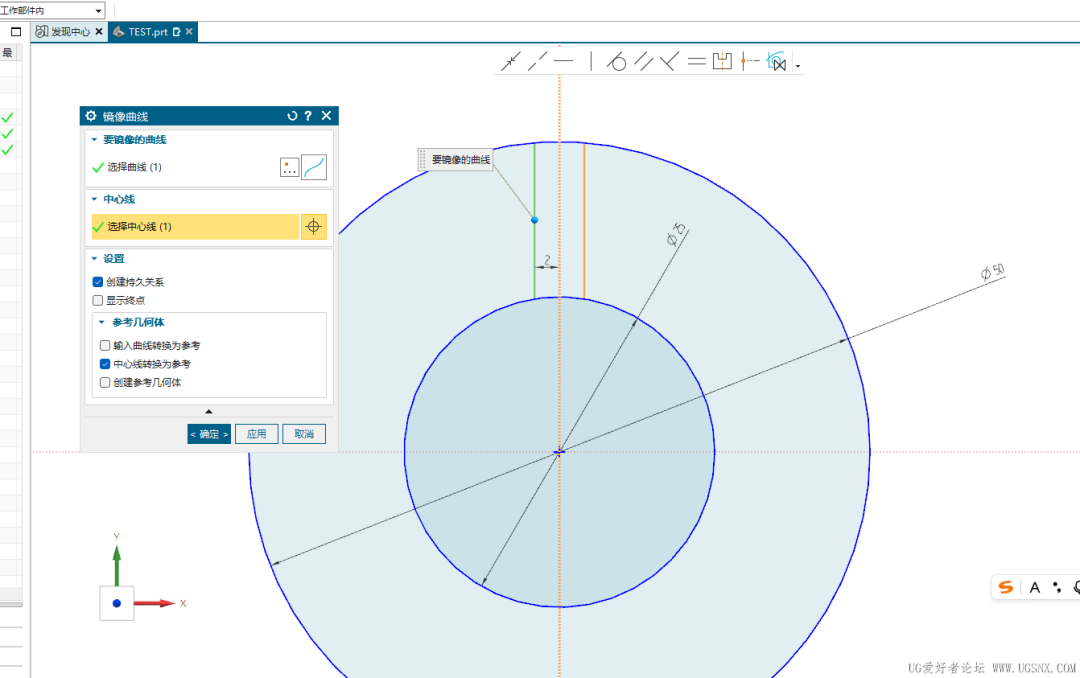

将这个竖线镜像一个出来

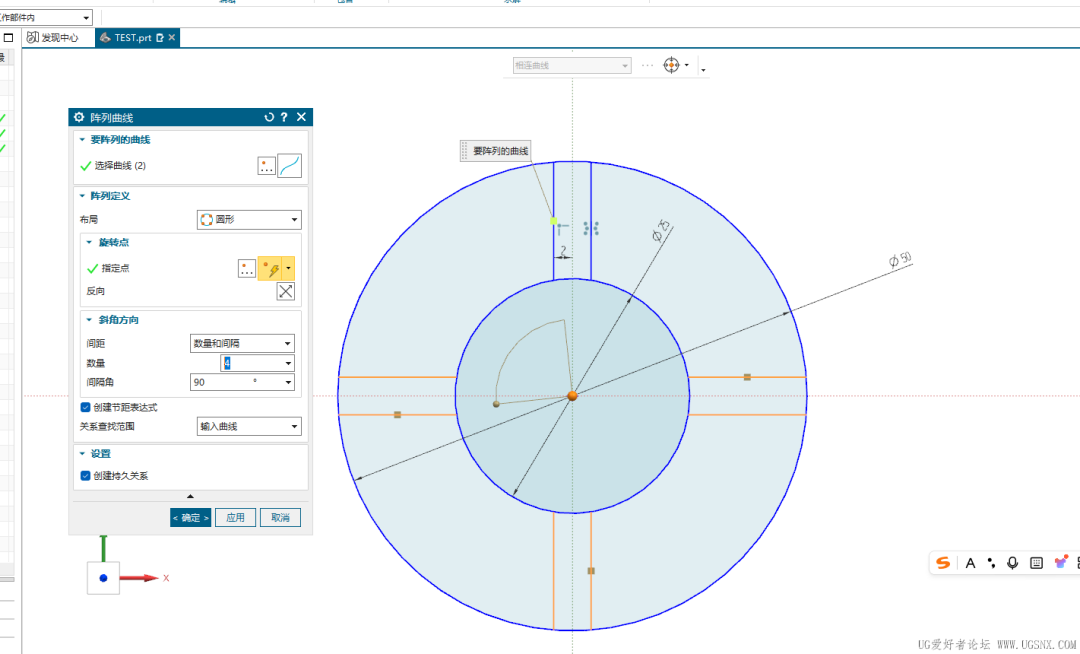

两个竖线进行圆形阵列

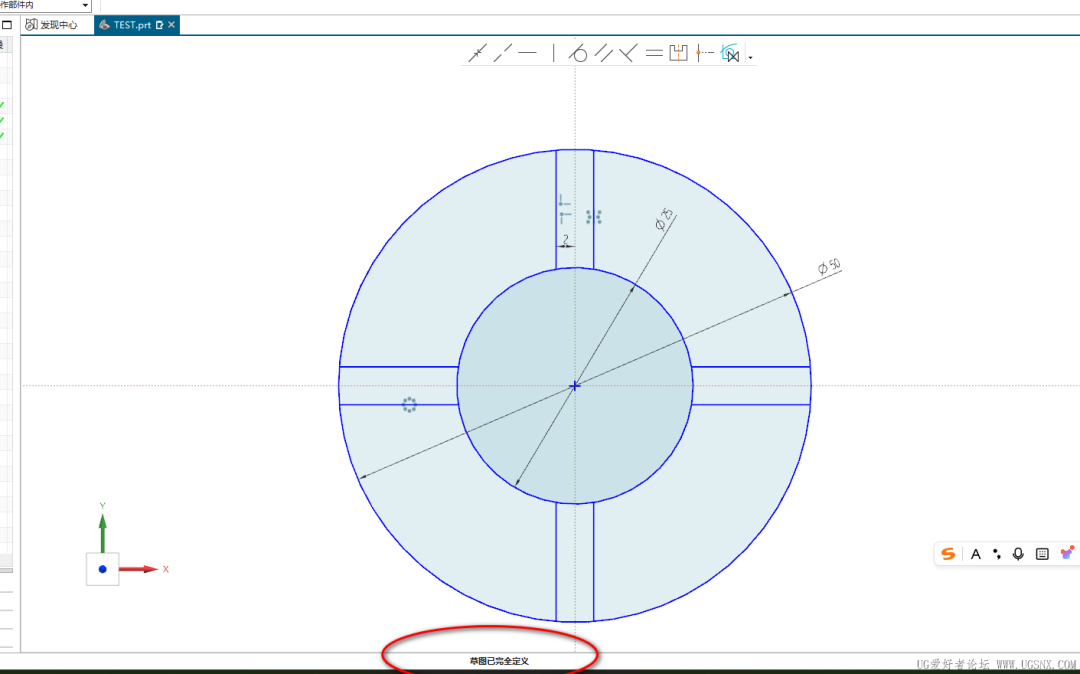

阵列完成，此时是全约束状态。

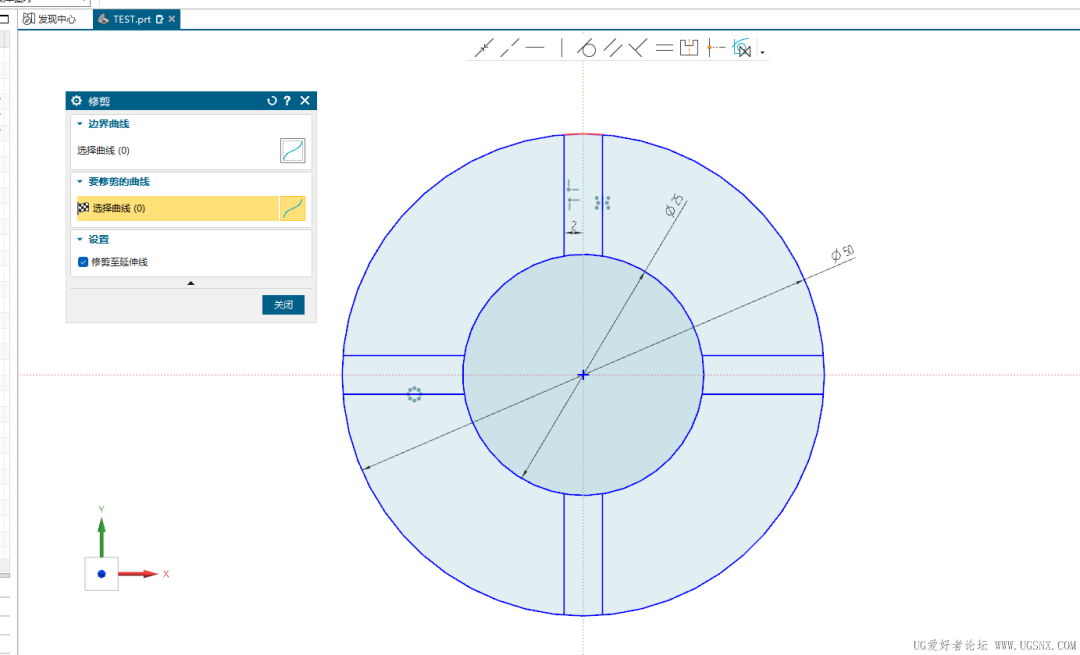

然后开始修剪

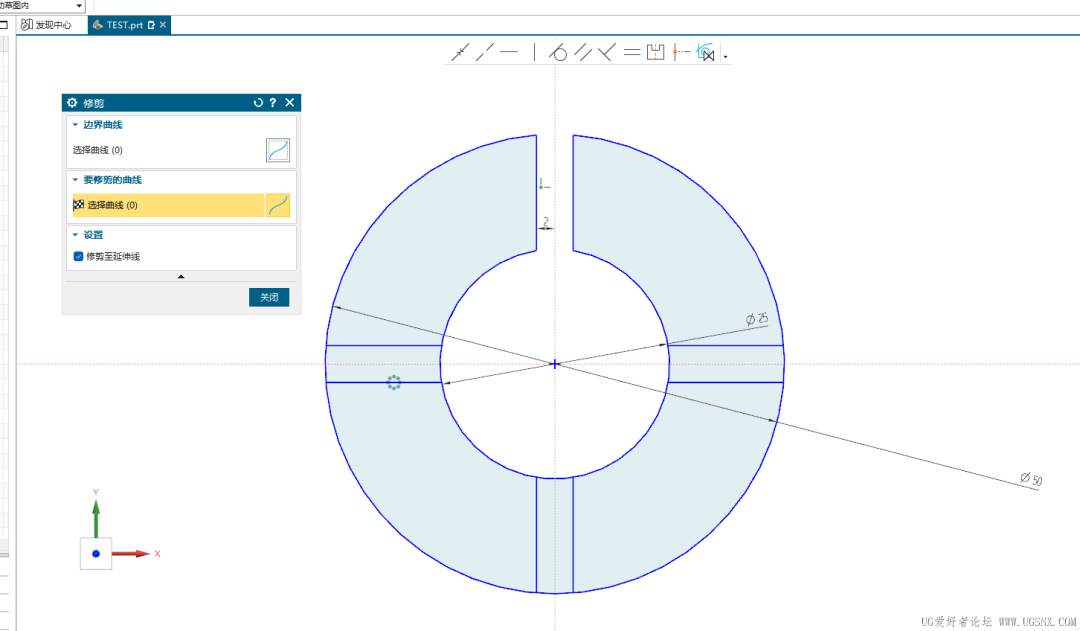

修剪出上方第一个缺口位置

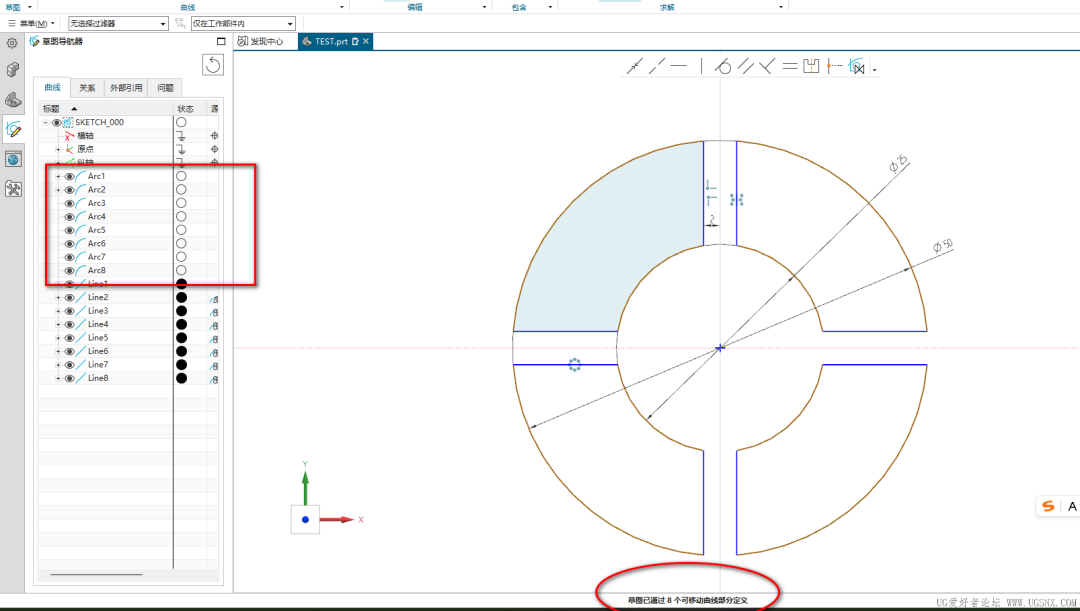

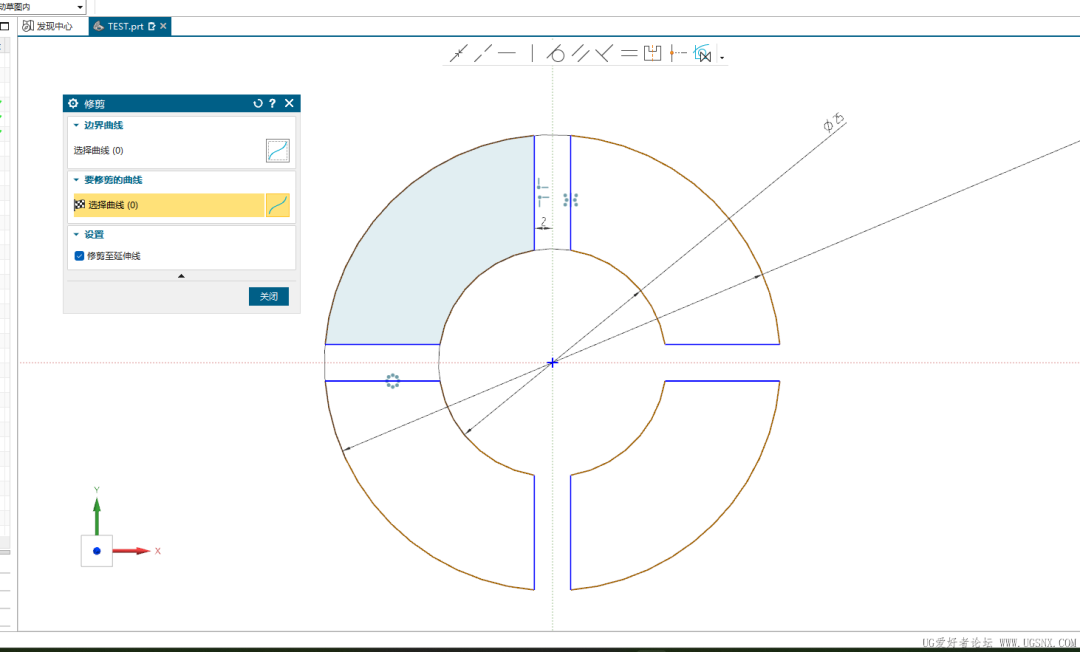

然后各自修剪，变成十字瓣，注意此时如果在UG10.0的时代，会自动实现全约束，就算不全约束，10.0也会使用“自由度箭头”标识出哪个线段具体位置的活动方向，从而找出未约束的本因。

但是在UG2412里面，没有自由度箭头，而且怎么找都找不出未约束的充分理由，经过实际检查，所有弧线的端点都已经和直线端点重合，镜像约束正常，阵列约束正常，拖拽无法移动任何线段，到底哪里还未约束？感觉确实和10.0画草图差老远，太难用了。

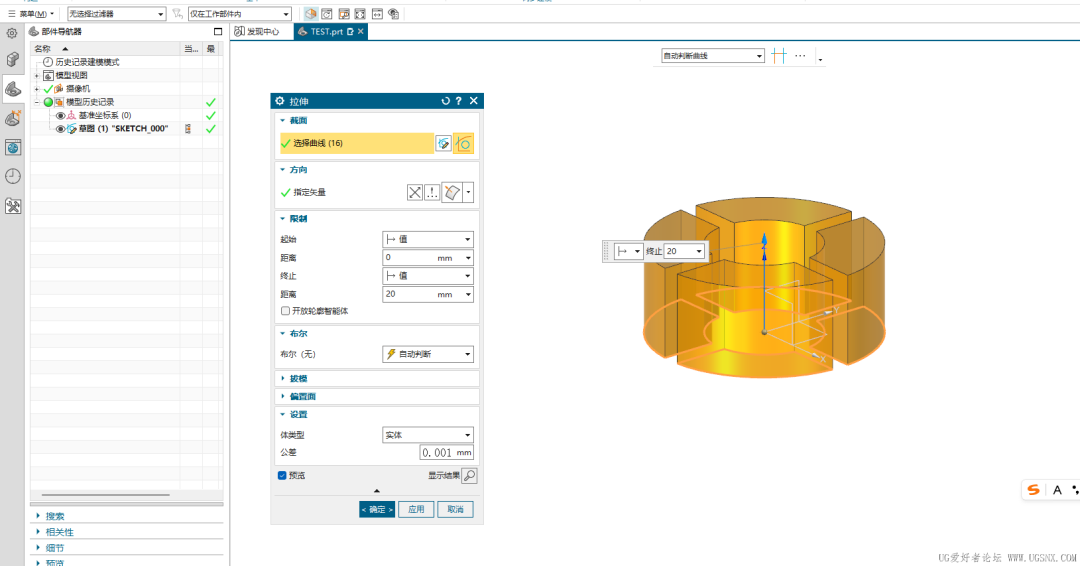

最后，实质上草图可以拉伸。

大神(whinnyjia)回复：

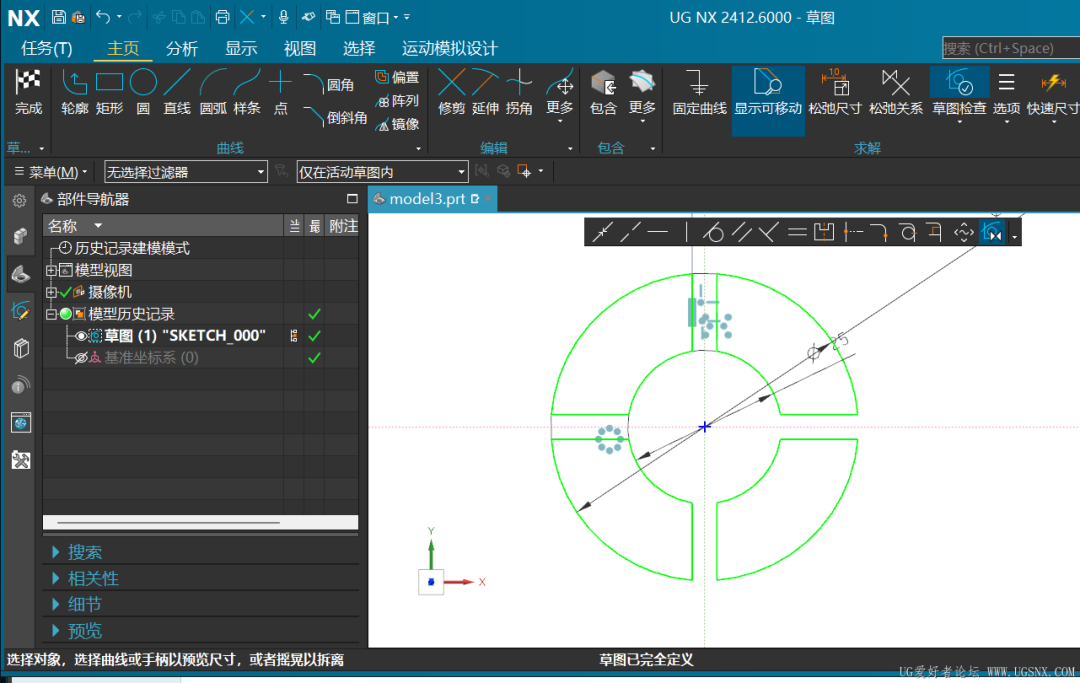

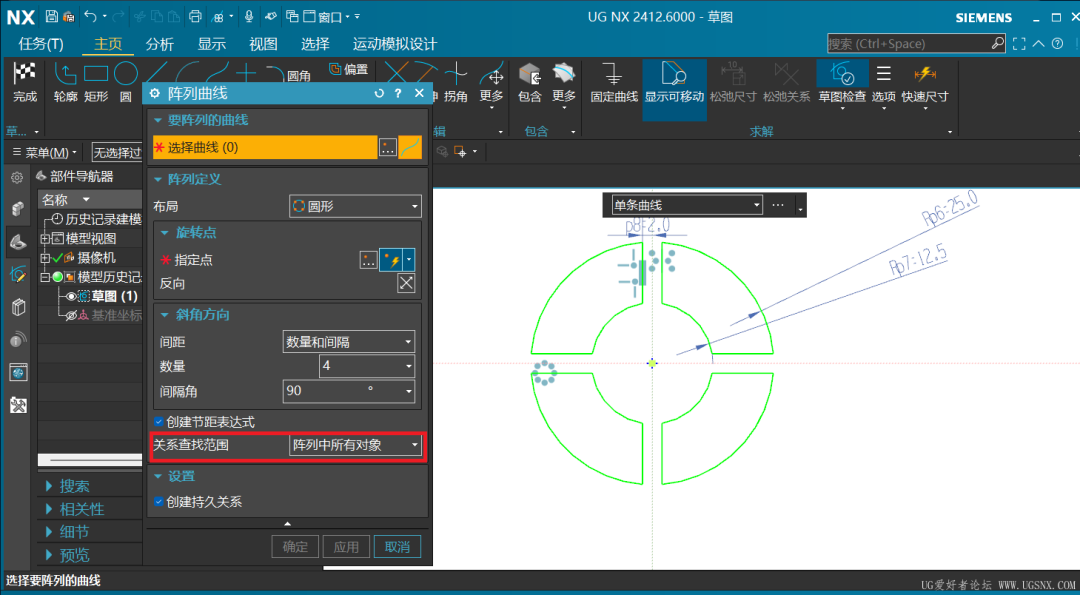

圆形阵列时在下面的关系查找范围中选择“阵列中所有对象”。这样后面的修剪后就仍保持完全约束。

楼主(千秋霸业)回复(whinnyjia)：

很给力!

大神啊！！！确实，按照这个做了一下，确实解决了，从10.0一下子过渡到最新版本，变化程度实在太剧烈，还得慢慢适应！

谢谢哈！

大神(有情感的NPC)回复：

那就不要去修剪，拉伸的时候，直接选区域拉伸。

网友(迷航*)回复(有情感的NPC)：

看了一圈，貌似没人知道这个功能，一些不是很复杂的图，我都不修剪的！哈哈哈

大神(qsch2000*)回复：

这就是楼上所说的阵列问题，我以前也发过这个问题，新版本草图还有偏置曲线为零时，镜像、阵列选取相切、相连曲线时选取不了的问题。

楼主(千秋霸业)回复(qsch2000*)：

确实啊，一下子从10.0过渡到现在这个版本，很多功能一下子就懵了，尤其是2412不是鼠标停在那里静止就能出快速选择的三个点，现在这个选择器很别扭，平常要摁下去不放手，持续一下才会出快速选择的三个点，在偏置曲线，镜像之后，很多线段端点也消失，变成无法选择，有些情况变得匪夷所思，要慢慢适应也需要摸清楚后期为何要这么搞，一定是有原因的，但有时百度实在搜不出怎么回事，只能跑这里找高人了，哈哈。

不过确实有很多好处进步，尤其是做齿轮的速度进步神速，以前绘制的超级复杂的整个设备装配打开，不会像10.0那么慢到老态龙钟，应该是充分利用了显卡硬件的资源，现在再复杂的大图，打开和旋转观察都非常快。
