网友(Parkerhhh)提问：

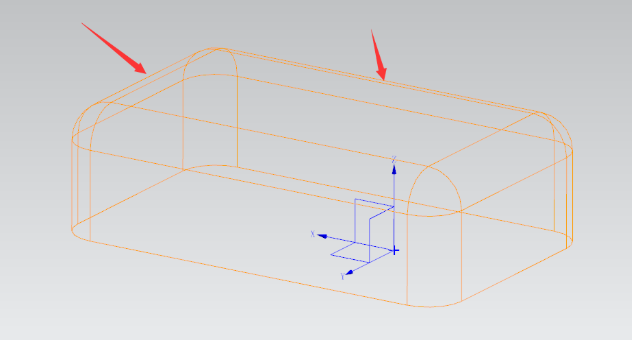

UG的静态线框显示中，圆角中间有根多余的线是什么？怎么去除这个线的显示啊？

大神(☆酒㊣de探戈)回复：

这可能是软件本身就这样子的，只是很少人去关注，解决方法：倒圆角后，F8摆正视图，再线框显示，之后再旋转

小编补充：

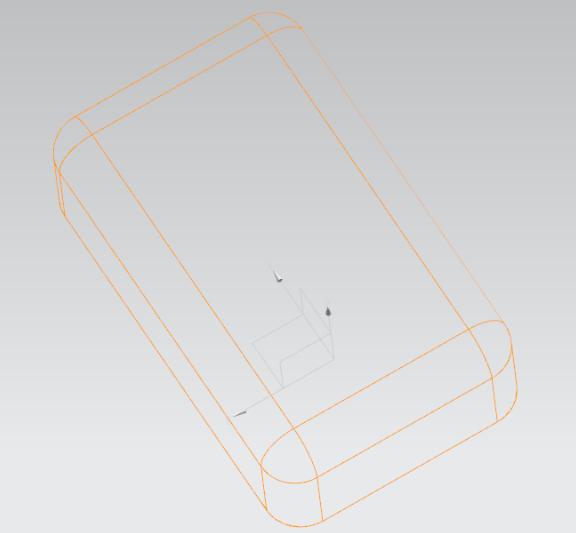

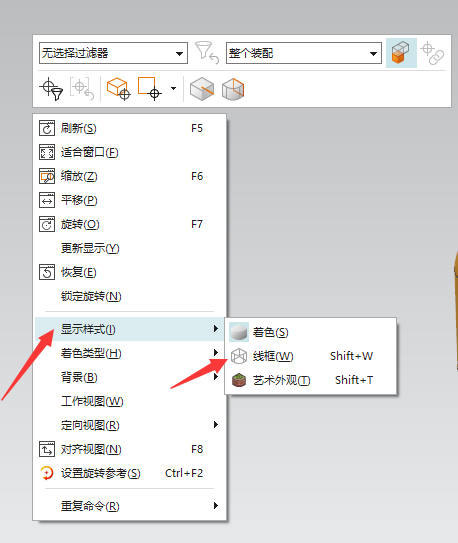

以NX2406版本为例解答，当你在显示样式里切线框时，在任何视角切换，圆角处都不会出现多余的线条。

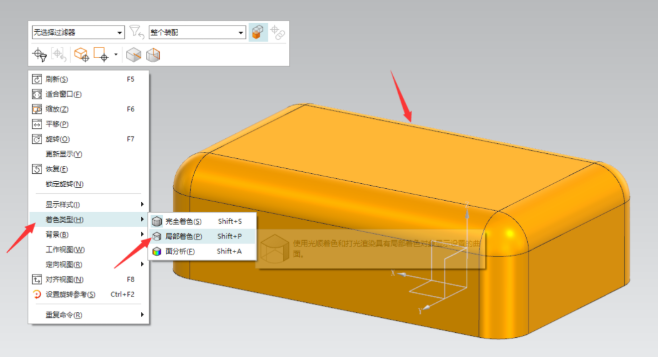

当你在着色类型里切模式，注意下图模型上红色箭头所指的地方，在当前视角中圆角的消失处，模型在当前视角下的轮廓线。

这些轮廓线都会被着色成线。

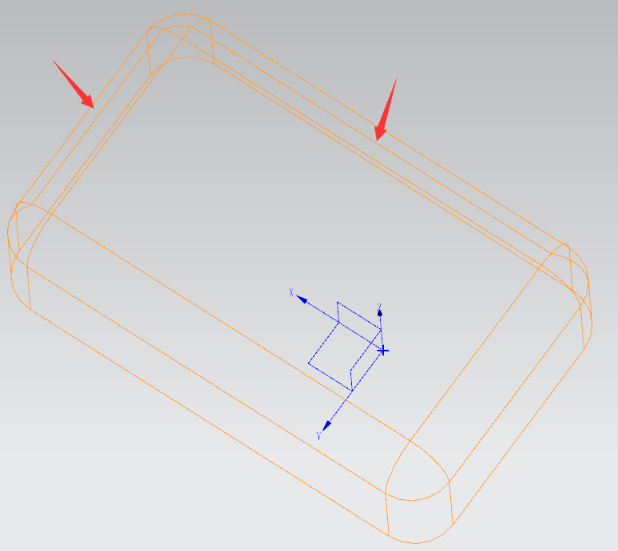

再转动模型，就会看到这些圆角上的线了，其实这些线就是在切换着色模式时，模型在当时视角下的最大轮廓线。

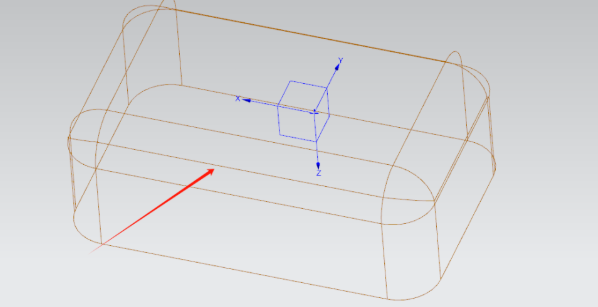

静态线框也是同理。解决方法就是切换静态线框时，别让最大轮廓线落在圆角上即可。
