图中这类一条刀路做出多台阶的C角该如何设置参数呢？下面跟大家分享一下方法。

解决方法：

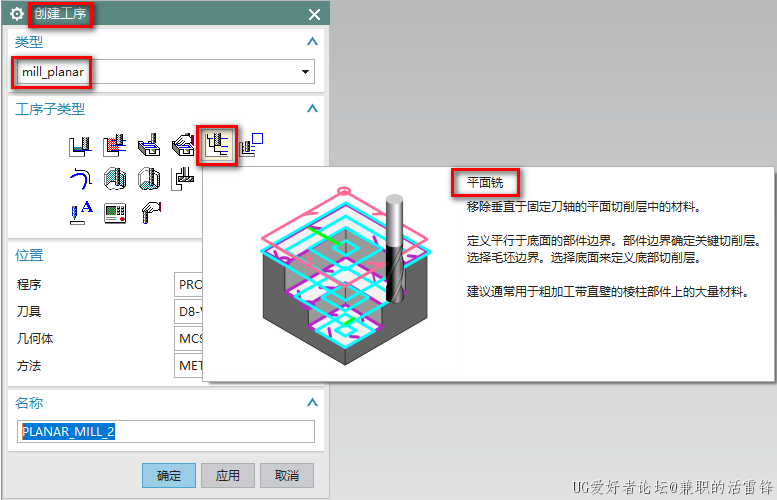

1、在加工界面中，创建工序-mill-planar-平面铣，如下图所示：

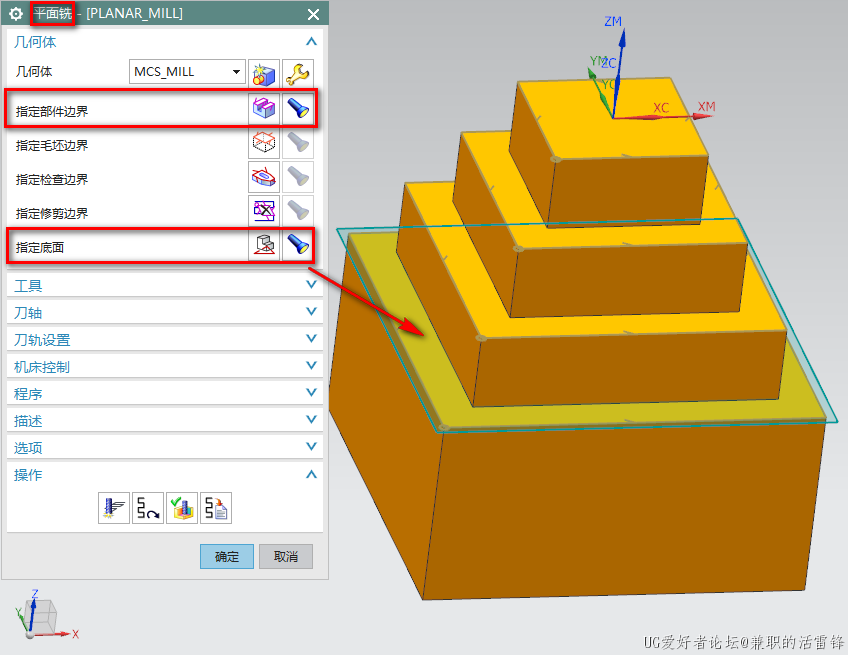

2、在平面铣工序界面

• 指定部件边界：选择工件每个台阶面的边界
• 指定底面：选择最下面的平面

如下图所示：

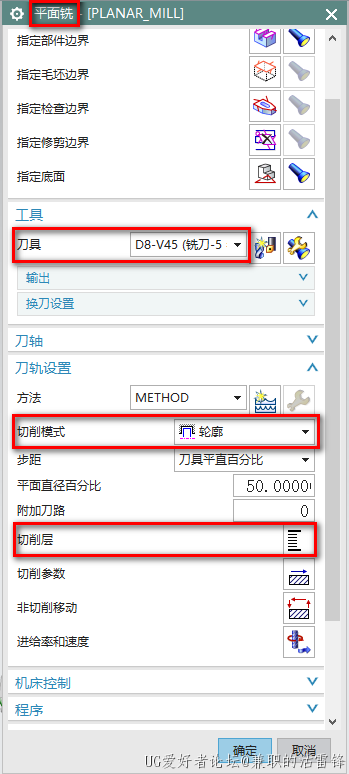

3、在平面铣工序界面

• 刀具：选择一把倒角刀，这里根据实际情况有的倒角选择了D8-V45的刀具
• 切削模式：轮廓

以上参数设置好后，点击切削层，如下图所示：

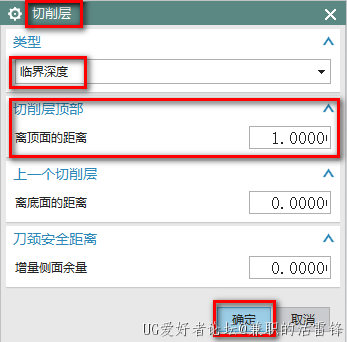

4、在切削层界面中，类型使用临界深度，因为是需要多台阶一起倒C角，刀尖要比每个平面位置深下去1MM，这样倒出来的C角才够完整，所以需要在切削层顶部设置离顶面的距离1MM，设置完成后点确定，如下图所示：

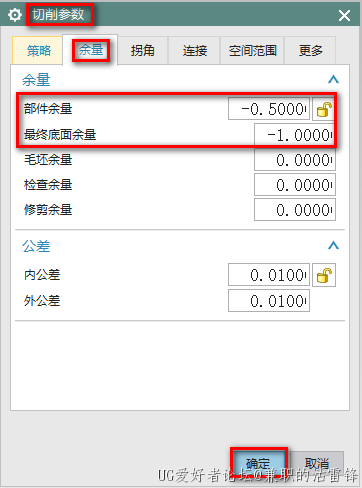

5、在打开切削参数界面，找到余量界面，这里准备倒C0.5的角，设置部件余量-0.5MM，倒C角的刀尖深度要超过C角大小才能加工干净，所以最终底面余量-1MM，如下图所示：

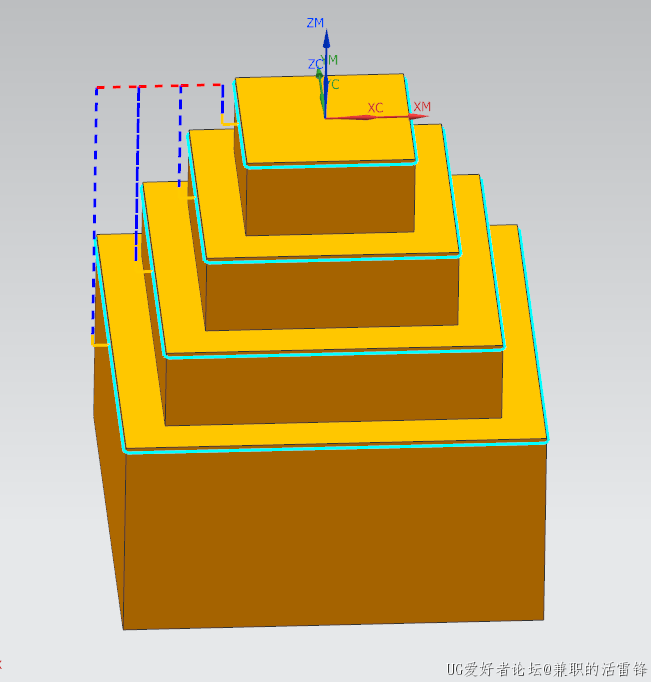

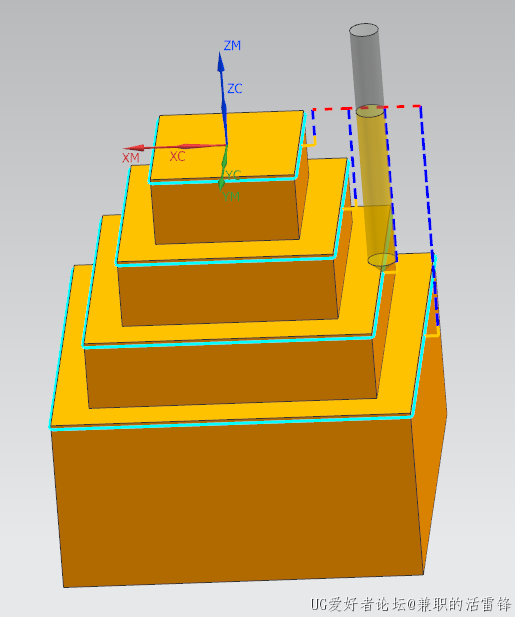

6、以上参数设置完成后，生成刀路就可以得到一条同时做出多台阶的C角的刀轨，如下图所示：
