网友(ww94***67)提问：

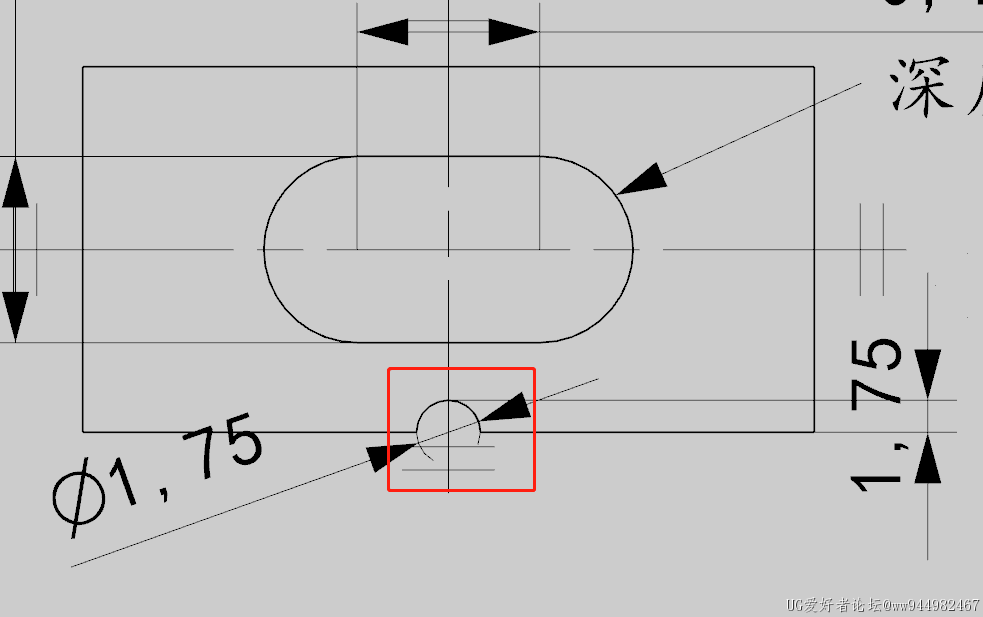

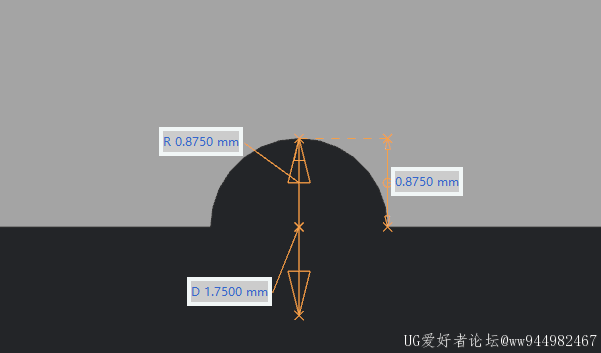

图中红框位置直径1.75的半圆，为什么深度标注出来也是1.75，测量出来是0.88！但是标注出来就变成1.75了，已经交货了客户发现的做出来不是半圆，检查试了很多次，测量实体是对的，二维图标注就是不对！

大神(两个人的幸福)回复：

很明显是你标到了对称线上了，标到线会自动乘以2，你把两条对称线删除看看，保证就对了。

楼主(ww94***67)回复(两个人的幸福)：

大师！受我一拜！对称线删掉标注出来就对了！第一次遇到这种问题，折腾了好久！。

大神(wychah)回复：

此处最好不用自动判断标注，要选择象限点。自动判断选择的是圆柱面，标注的自然是直径尺寸。
