在编程加工前，我们经常要去分析不同加工的类型，比如平面、曲面、斜面、垂直面的位置，那么针对这类分析如何能通过颜色来区分加工的类型呢？下面跟大家分享一下操作方法。

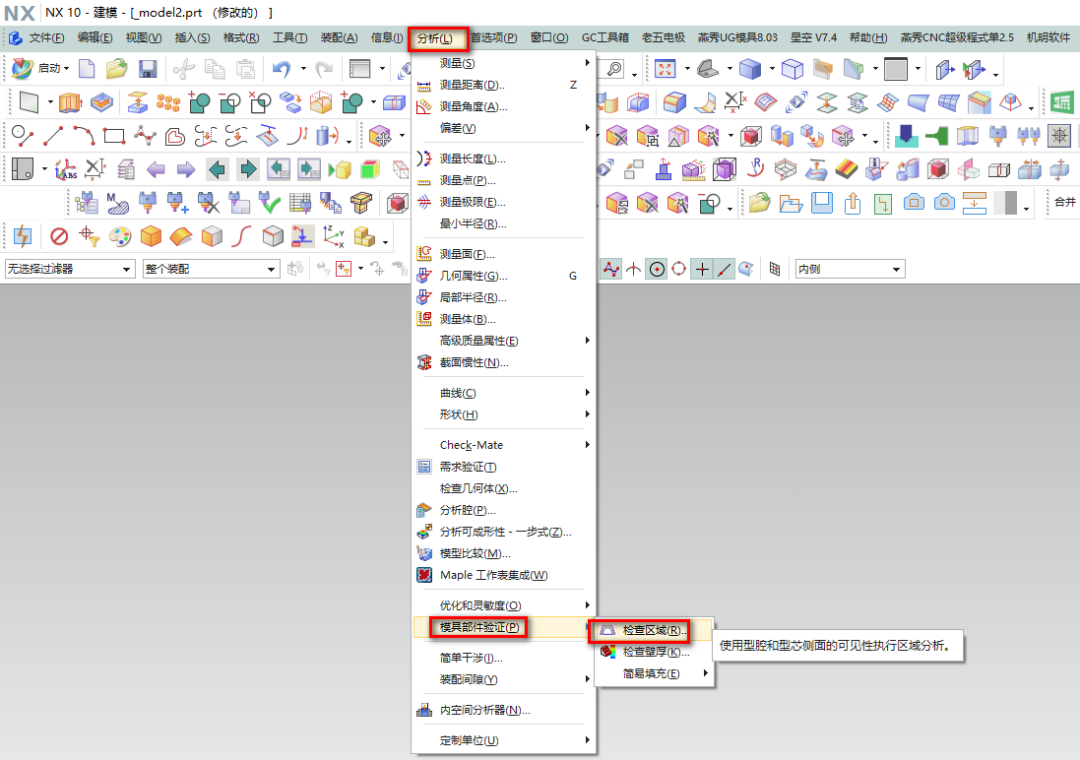

1、在建模环境下，首先找到分析-模具部件验证-检查区域，如下图所示：

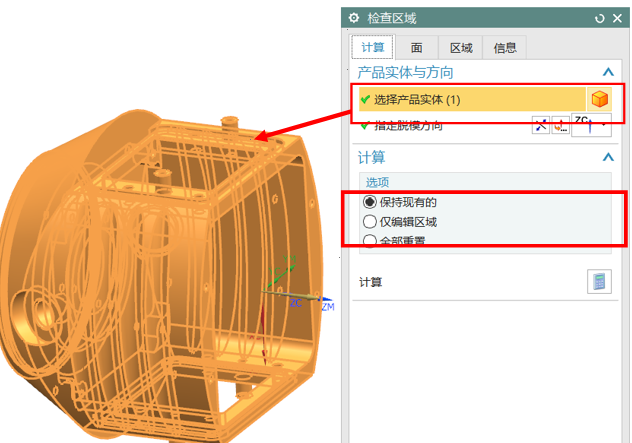

2、

选择产品实体：选择工件

指定脱膜方向：ZC

点击计算，计算完后点击面，如下图所示：

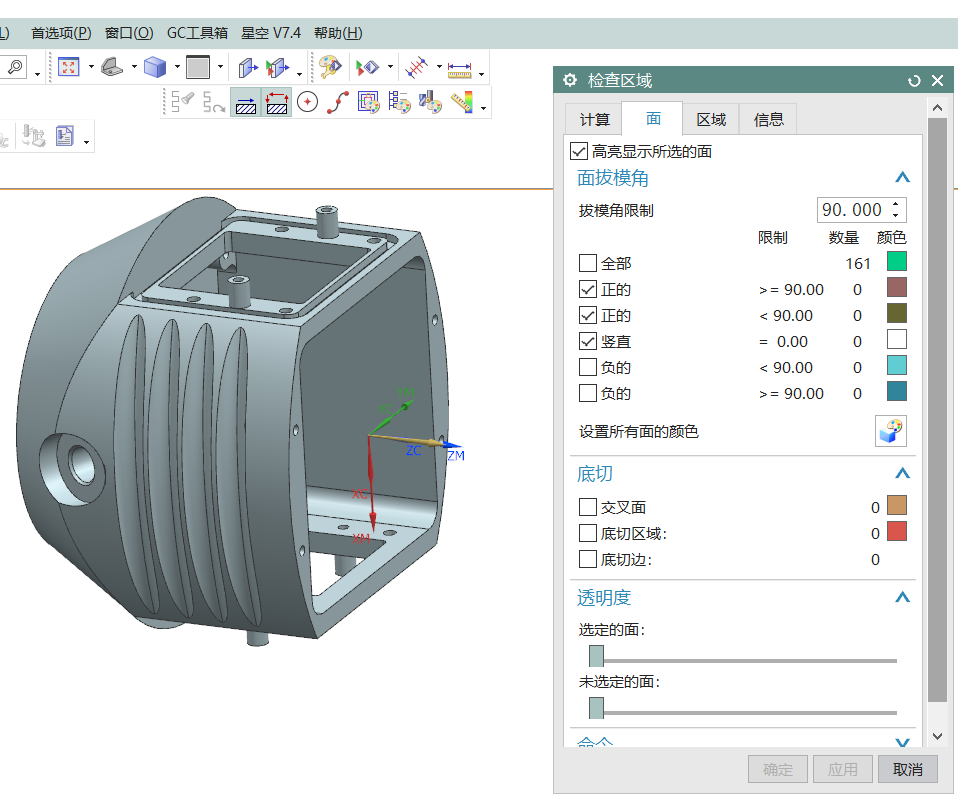

3、

• 拔模角限制：90
• 正的：>=90，就是平面，可以设置颜色。
• 正的：<90，就是曲面与斜面，可以设置颜色。
• 竖直：=0，就是垂直面，可以设置颜色。

点击确定，如下图所示：

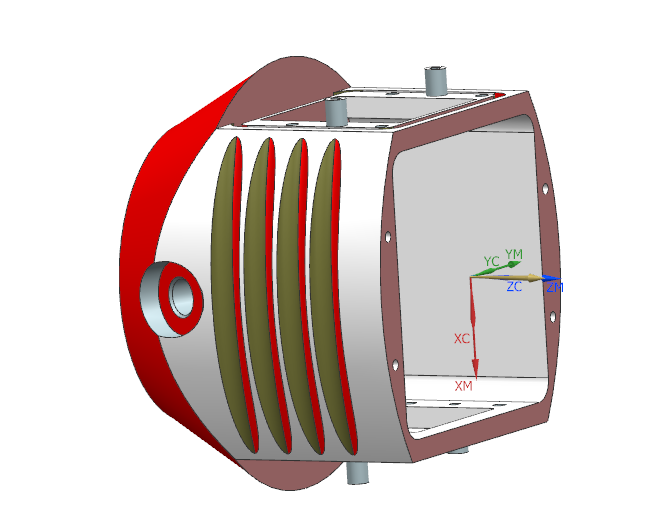

4、分析完成后，就可以得到不同的颜色，这样就能从颜色中区分加工的类型，如下图所示：
