网友(mike8012*)提问：

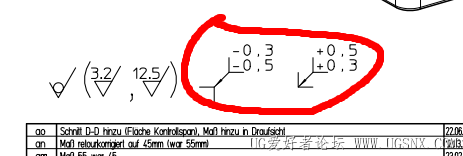

各位，不懂就问，德国图纸上的红圈这个标注是什么意思。

大神(周龙祥)回复：

标准图纸上都有这个标注，是指边缘形状+公差要求，我个人的理解就是在锐角倒钝或者加工不到位的情况下可以有0.3-0.5的倒角或圆角。

大神(顺兴隆*)回复：

是不是表示外角尖处公差和内角尖处公差？

大神(zgq01631)回复：

最好问图纸的源头。或者找相关的标准资料进行了解。

没见过的人，给出的答案，都没有足够的确定性。带着这种不确定性去干活，心累。

大神(wdswyh)回复：

是不是倒角公差范围？

大神(gsphzc)回复：

就是外侧去材料，内侧过渡，ISO 13715未定义形状边的术语和注法。

一看就知道德国的图纸。说明图纸要求没有利边和尖拐角。
