网友(张～)提问：

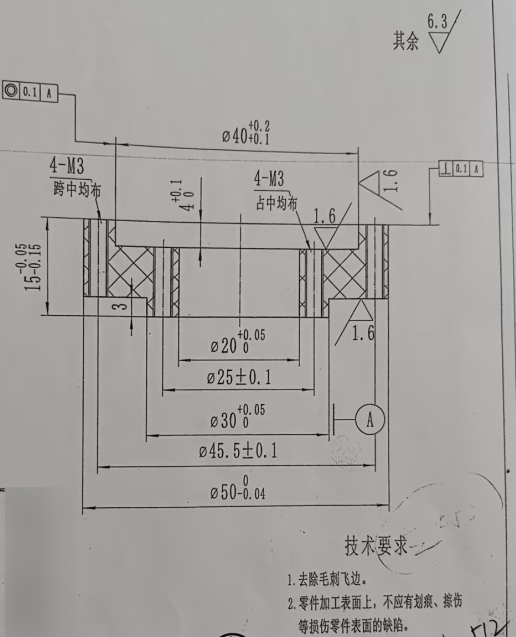

兄弟们见过这么标注的吗？这几个M3孔到底应该是怎么分布呢？做这行快九年了 ,没见过这么标注的,我觉得设计太懒了，多弄一个视图就可以标注的明明白白，非得弄得这样模棱两可的，一不小心就容易干错了，你们怎么看？

大神(宁静星空)回复：

1.都没中心线，何谈：跨中与占中

2.仅一个剖视图，应是一刀切的，不会有这个的结果。。

大神(萌枫荫柳)回复：

这个图不完整。

大神(李志111)回复：

分度圆都标出来了其实没必要说什么居中分布，直接在螺纹孔上标注4-M3 EQS即可！

大神(孙文华)回复：

应该是翻译过来的。非偏心孔。

大神(NQJ-NX)回复：

盲猜，中间四个孔位置是菱形分布，外面是正方形分布！

大神(hyjx*)回复(NQJ-NX)：

应该是这样的，加一视图更好，直观不易出错。

大神(周龙祥)回复：

没有遇到过这样的标注，学习了。

大神(来源路)回复：

多个视图会被XX吗？

字面理解内外两圈孔错位的 错位角度为45°

实际有歧义，容易出错。

出错都是乙方的锅。

建议做之前骚扰下设计确认下。

大神(卓维学)回复：

跨中与占中的意思得沟通，很少这样写！

大神(Mr_Zenchao)回复：

没有遇到过这样的，画图的是个人才，他在加上一个视图，即可清楚地表达，干嘛要用这种模棱两可的操作，纯是为了省幅面？

大神(不忘初心im)回复：

这个图不完整，缺少一个俯视图。

大神(迷航*)回复：

没见过这样的，不过意思能理解。

大神(经过*)回复：

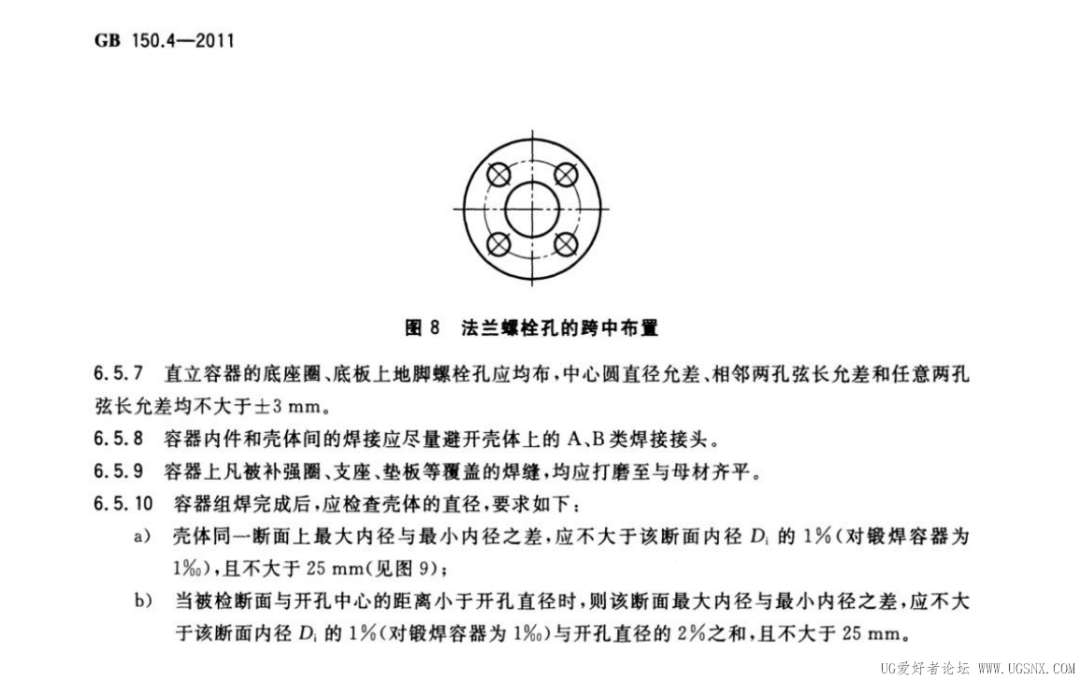

压力容器制造与验收标准立面的规定。

大神(lianzheng6567)回复：

这个设计肯定只会CAD，又懒得画投影视图，干脆这样糊弄下，干这行就怕SB设计啊。
