网友(yu105)提问：

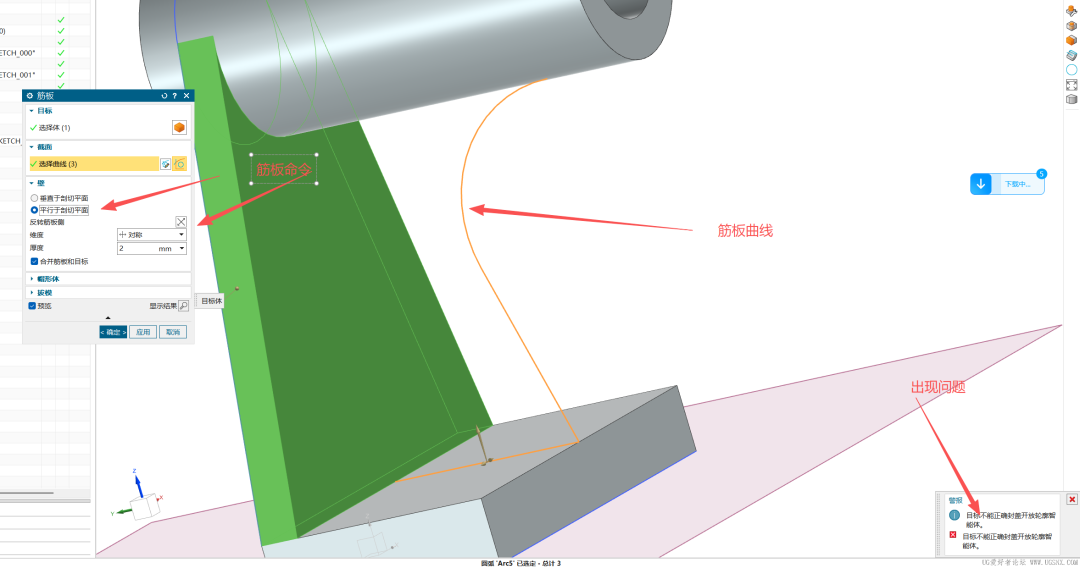

UG筋板目标显示不能正确封盖开放轮廓智能体，右下角拉伸提示：

大神(tongjiashan2)回复：

1.因为上边圆弧是与水平方向相切的缘故，可以在上边切点处加一向上竖线就可以画出来。

2.或者用非对称筋板方式做。

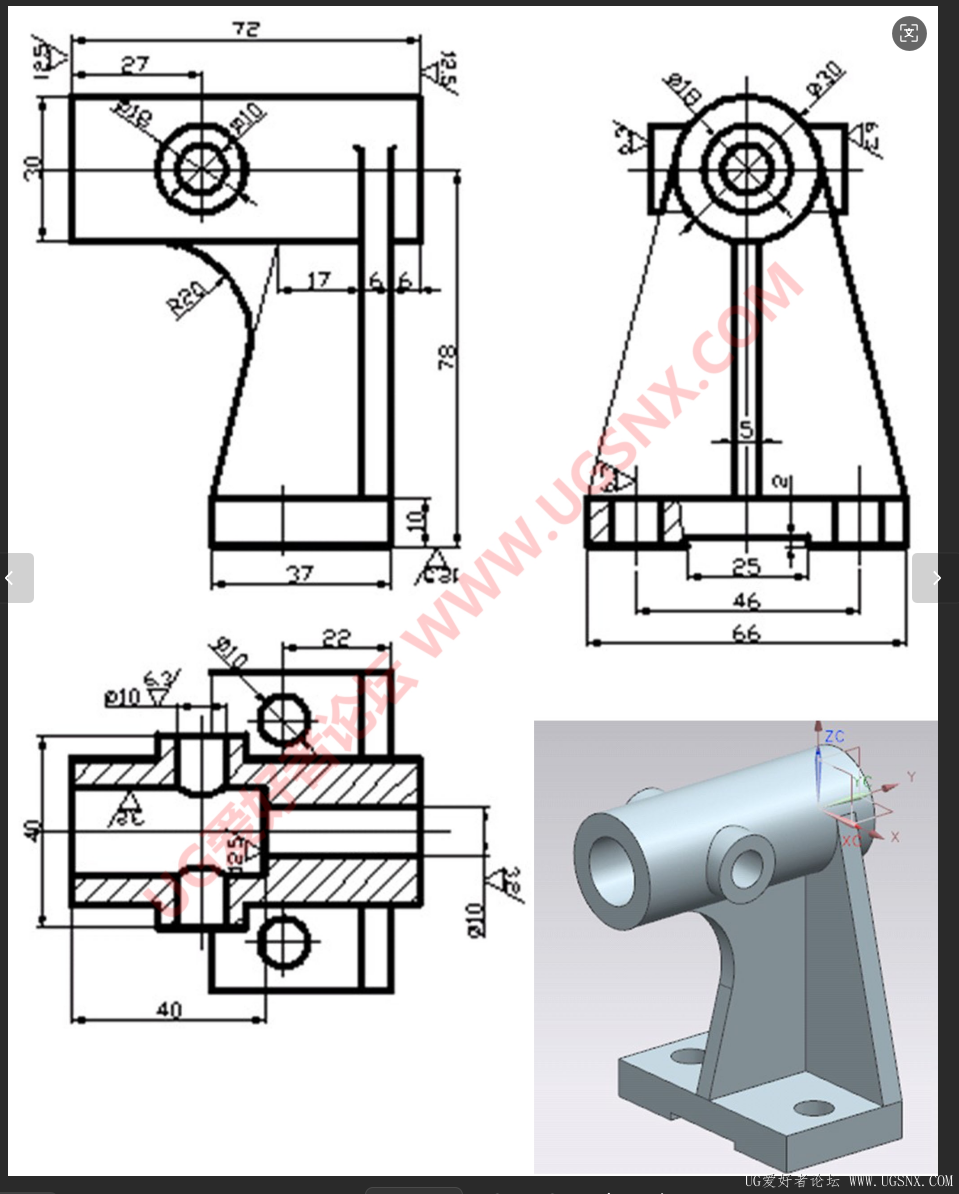

连接处的样式看要求。（原图不太清晰）

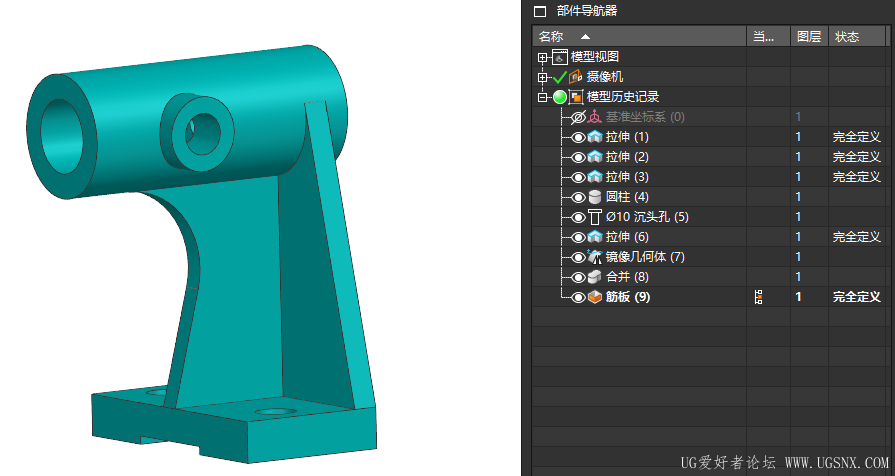

具体我也说不好，上图档吧。（用的非对称方式）

NX1980图档：点击阅读原文到帖子里获取。

楼主(yu105)回复(tongjiashan2)：

感谢感谢，我做出来了。
