在一些产品零件加工时，需要使用双面倒角刀，那么像这种刀具如何创建以及如何编写程序呢？下面跟大家分享一下方法。

解决方法：

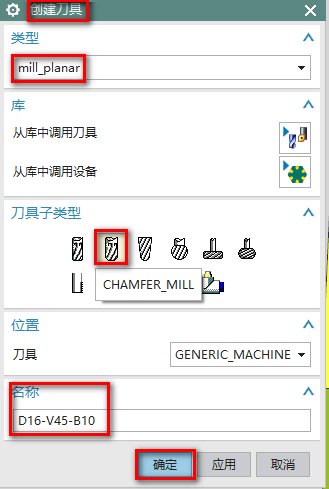

1、在加工界面中，创建刀具-mill-planar，选择第二个创建倒角刀具，刀具名称与大小根据实际情况去设置，这里以D16-V45-B10作为参考，如下图所示：

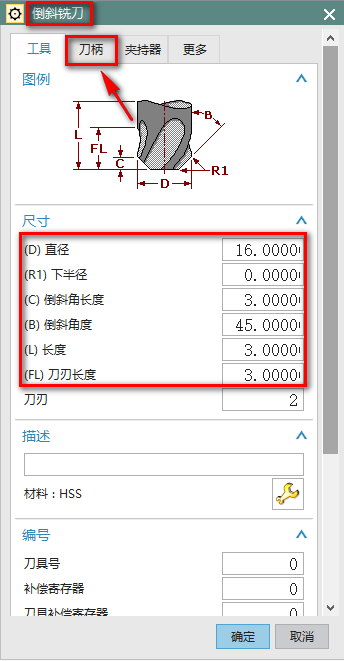

2、在倒斜铣刀界面中，直径是实际刀具直径大小，这里设置为16MM。倒斜角长度是指刀具C角距离的高度，因为倒角刀的角度为45度，16MM的直径单边去掉3MM，那么刀柄的直径就为10MM，所以这里设置为3MM。接下来是设置长度与刀刃长度，因为要精准的设置刀柄为10MM，所以这里全部改成3MM，设置好这些参数后点击刀柄，如下图所示：

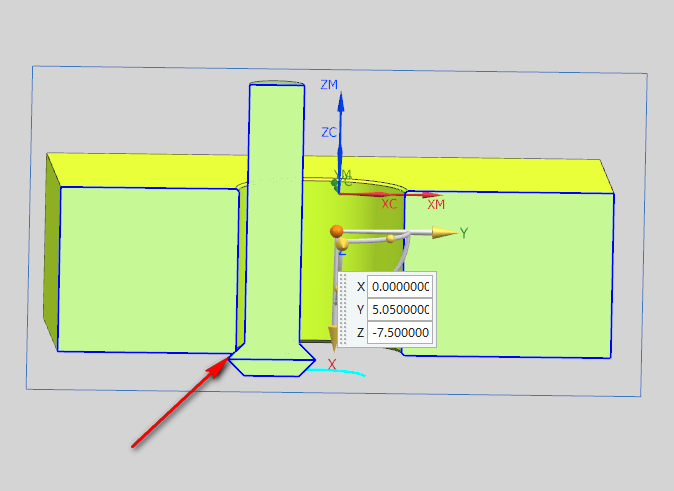

3、在刀柄界面中，打开定义刀柄，刀柄直径16MM单边去掉3MM，设置为10MM。刀柄长度根据实际加工情况设置。因为要设置成双面倒角刀，所以锥柄长度就设置3MM，刚好与前面的距离吻合，设置完成后点确定，这样双面倒角刀就创建完成，如下图所示：

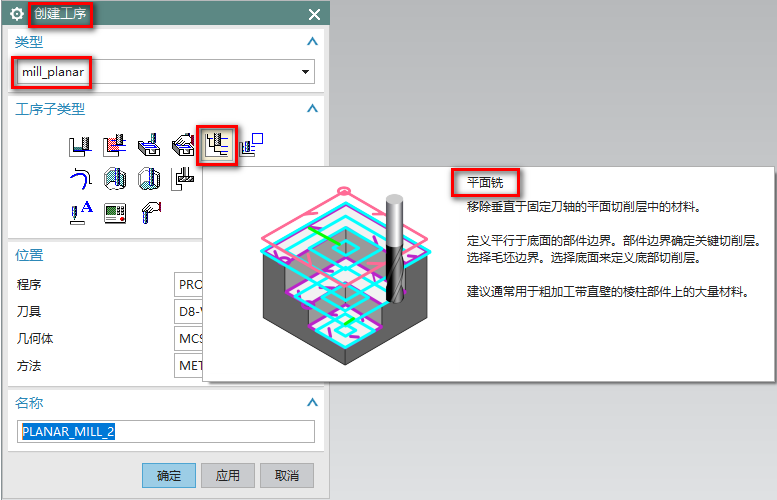

4、在加工界面中，创建工序-mill-planar-平面铣，如下图所示：

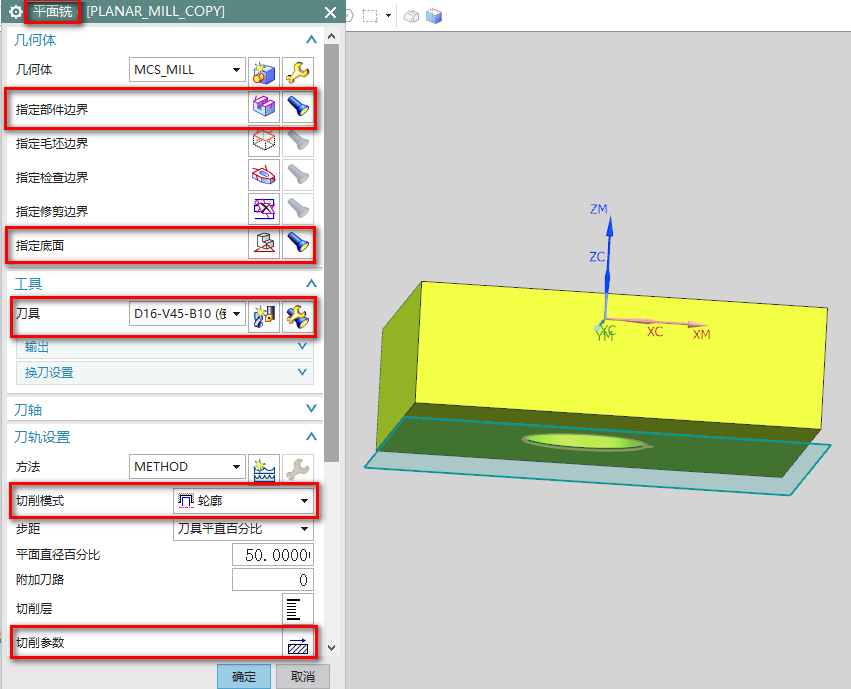

5、在平面铣工序界面，指定部件边界选择工件背面孔的边界。因为倒角刀具是3MM高度，所以指定底面选择最下面的平面加深4MM。刀具选用刚创建好的倒角刀，切削模式-轮廓，点击切削参数，如下图所示：

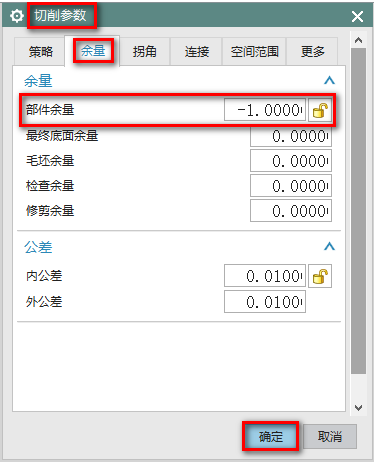

6、在切削参数界面，余量-部件余量这个根据你需要倒的C角大小去设置，这里参考设置为1MM，点击确定，如下图所示：

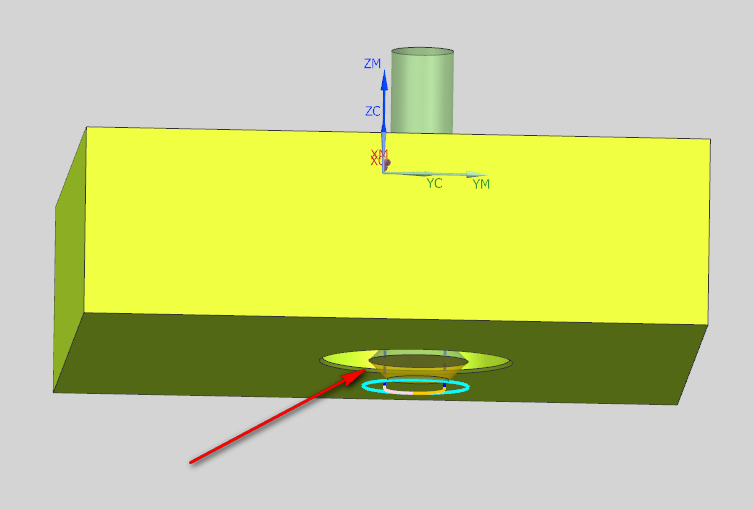

7、刀具与参数设置完成后，生成刀路就可以得到背面C角的刀轨，这里通过视图截面看下效果，如下图所示：
