在编程加工外形时，如何合理设置底壁铣加工外形的参数呢？下面跟大家分享一下方法。

解决方法：

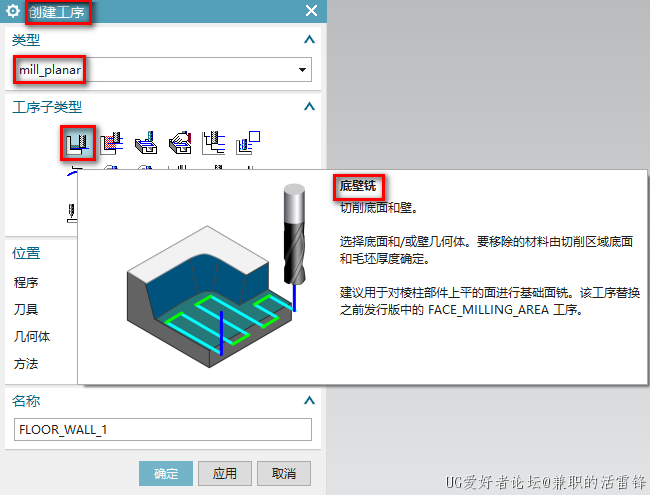

1、在加工界面中，创建工序-mill-planar-底壁铣，如下图所示：

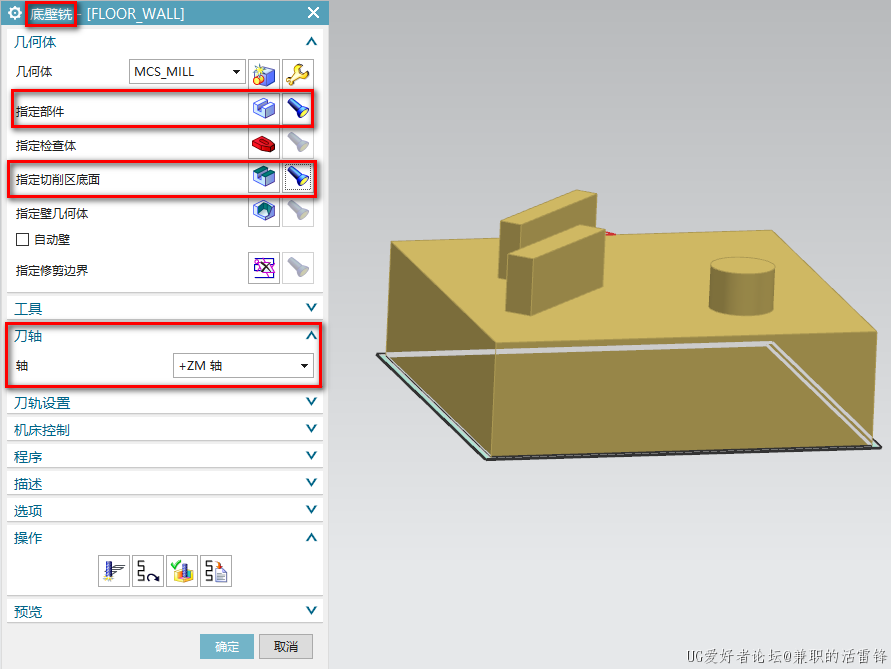

2、在底壁铣界面中，指定部件选择工件，因为是要加工外形，所以指定切削区底面要选择工件的底部平面，刀轴：+ZM轴，如下图所示：

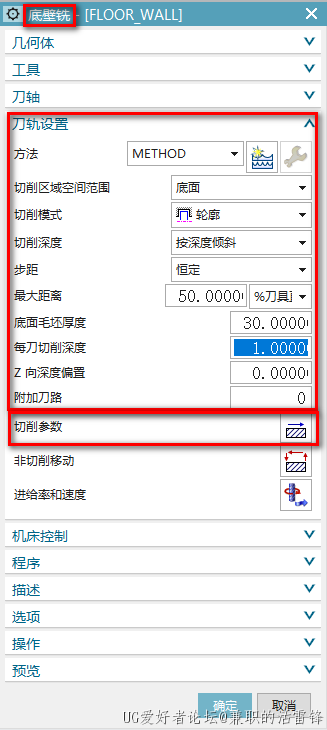

3、在底壁铣界面，刀轨设置

• 切削模式：轮廓
• 切削深：按深度倾斜，这个参数的意思就是按照每刀切削深度加工

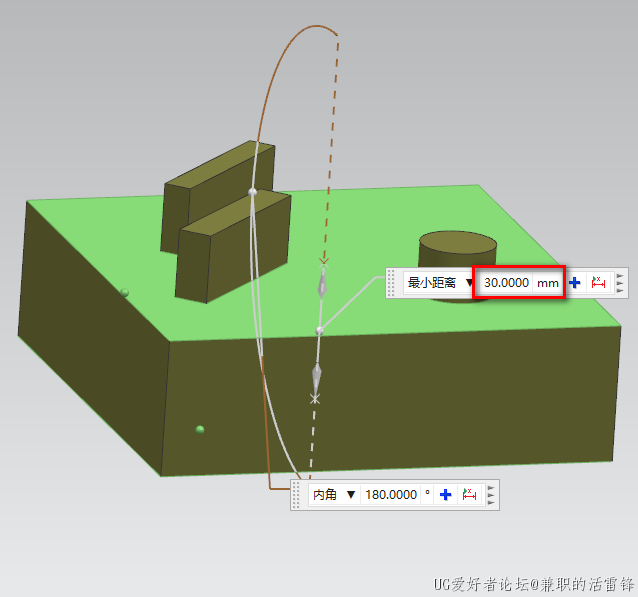

• 底面毛坯厚度：这里测量出外形距离为30MM
• 每刀切削深度：根据实际情况设置，这里暂定为1MM

点击切削参数，如下图所示：

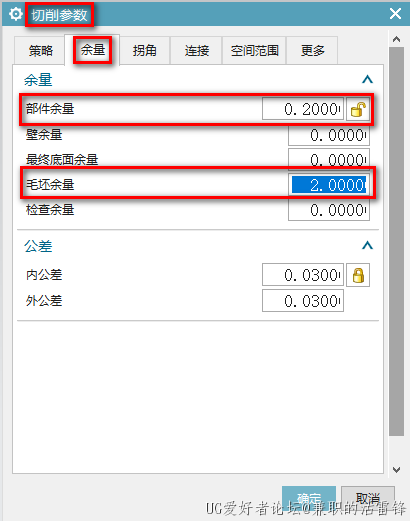

4、在切削参数界面，余量-部件余量根据实际情况预留0.2MM。因为是要加工外形，所以必须设置毛坯余量，具体数值大小都可以，主要是加工轮廓，默认外形有材料就可以了，这里就直接设置2MM，如下图所示：

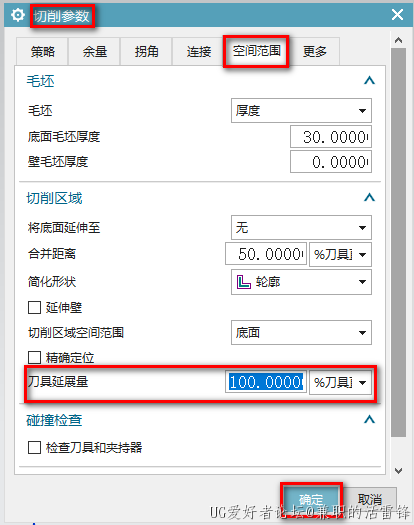

5、在切削参数界面，空间范围-刀具延展量100%这个参数是为了刀具可以延伸到外形，点击确定，如下图所示：

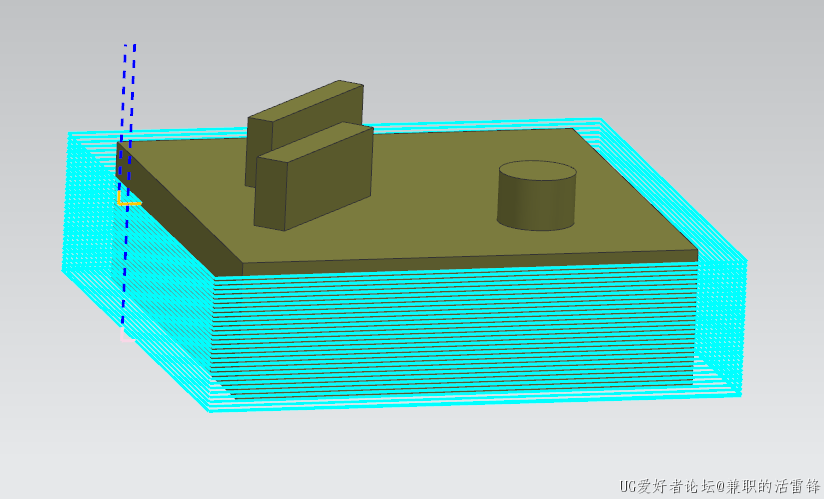

6、参数设置完成后，生成刀路就可以做出底壁铣加工外形的刀轨，如下图所示：
