网友(gonghb)提问：

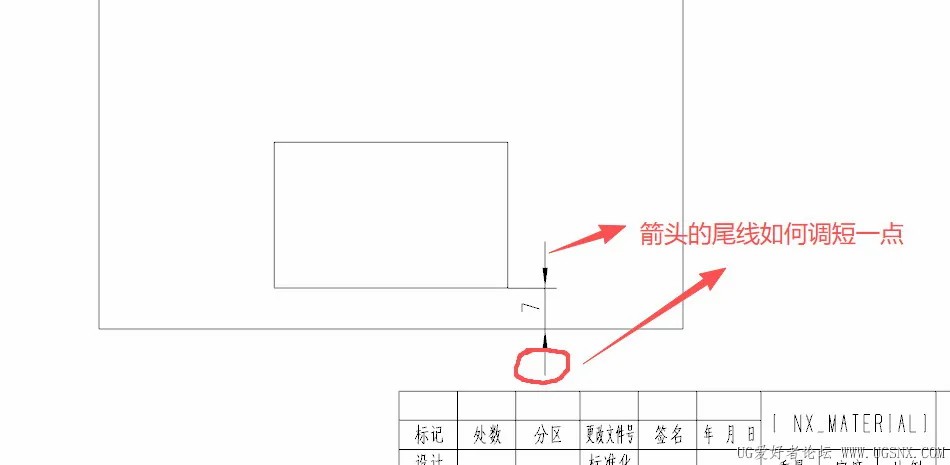

UG工程图尺寸，小尺寸的箭头尾线，如何调短一点。从哪里设置？

大神(Mr_Zenchao)回复：

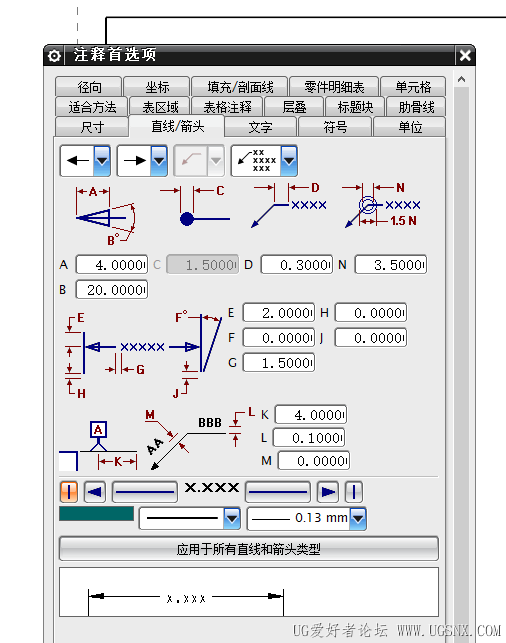

我能想到的，或许这里可以调整，你可以试一下，看看有没有效果（我没试过，如果不行，别骂我）。

大神(zhanweix)回复(Mr_Zenchao)：

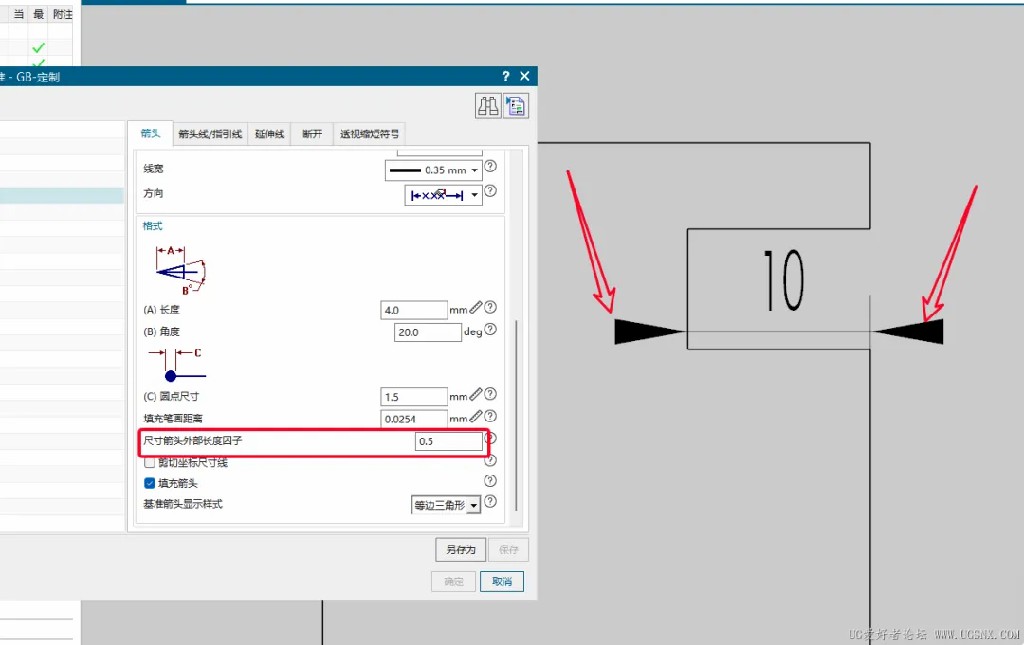

图2红框里面的2.5改到0.7~1.2。

大神(Mr_Zenchao)回复(zhanweix)：

我一开始没测试，只是猜测而已，经过测试，修改这个位置、有效果，我改成0.5，外部的尾巴直接看不到了，楼主也可以试一下。

大神(yzyuan007)回复：

NX8.5版本在这里是试试。

大神(yzyuan007)回复：

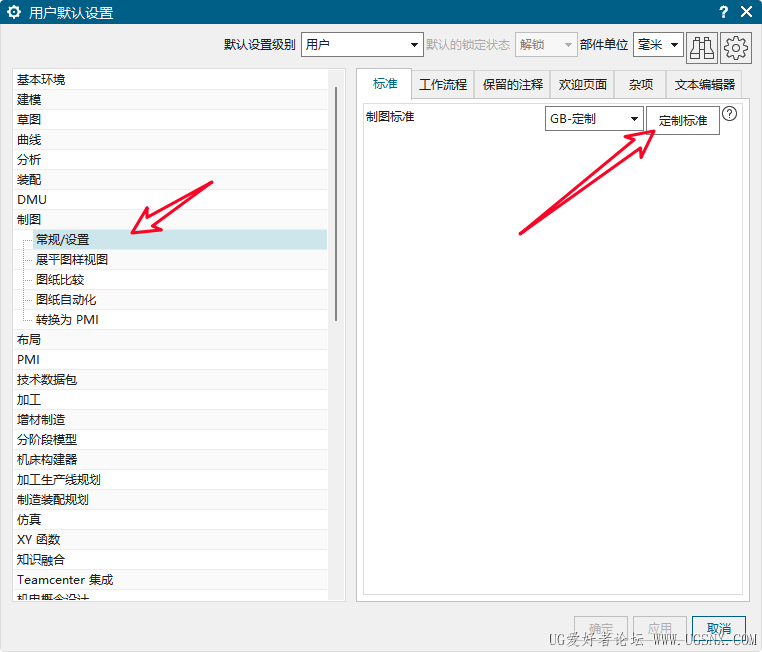

1：文件-实用工具-用户默认设置

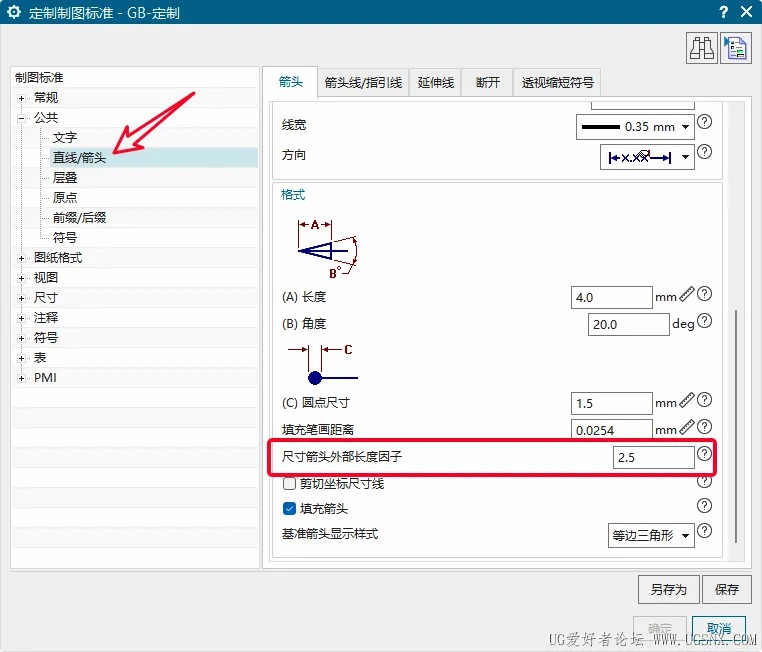

2：制图-常规/设置-定制标准---箭头“尺寸箭头外部长度因子”，调小一点。保存

3：在制图界面内-工具-制图标准，加载刚才设置好的标准。

楼主(gonghb)回复：

成了，就是这样，再次感谢各位老师的指教。
