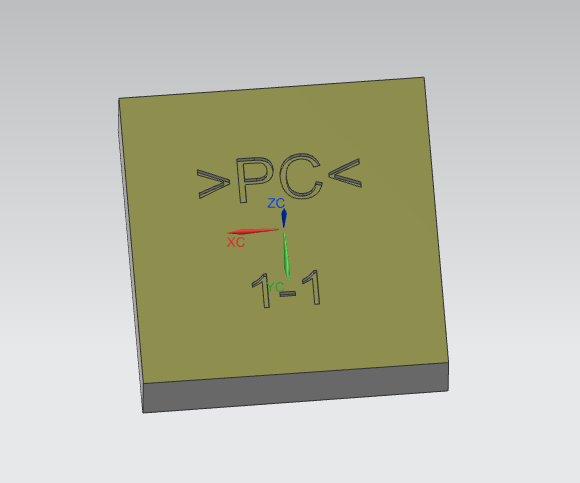

下面跟大家分享一下3D凹槽字码的编写方法。

解决方法：

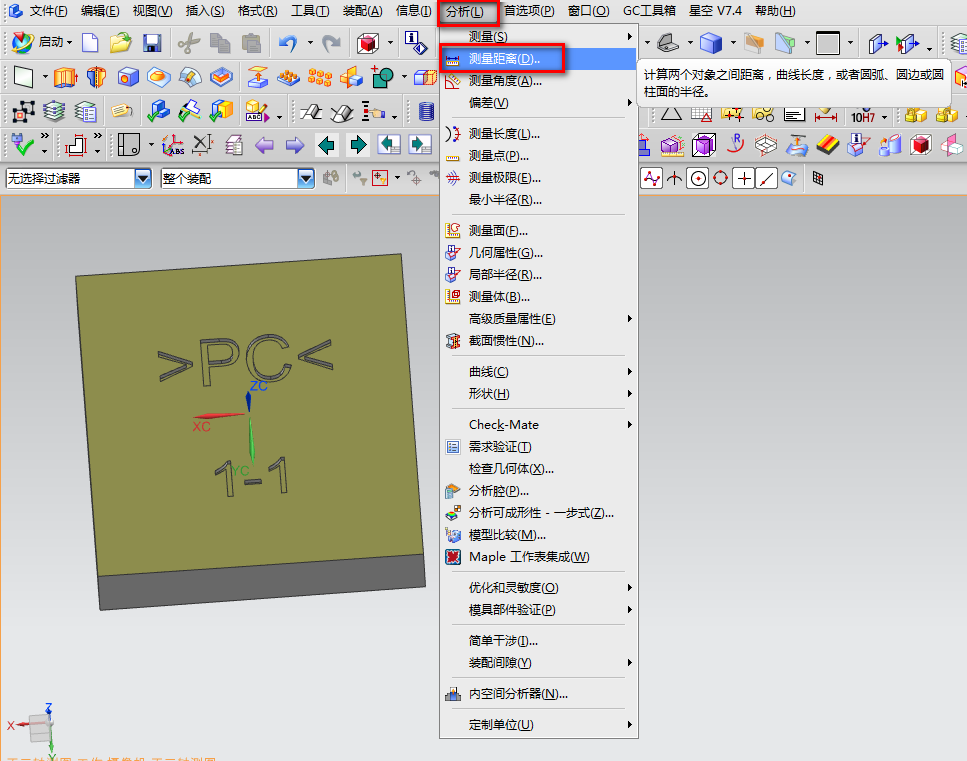

1、使用分析-测量距离：

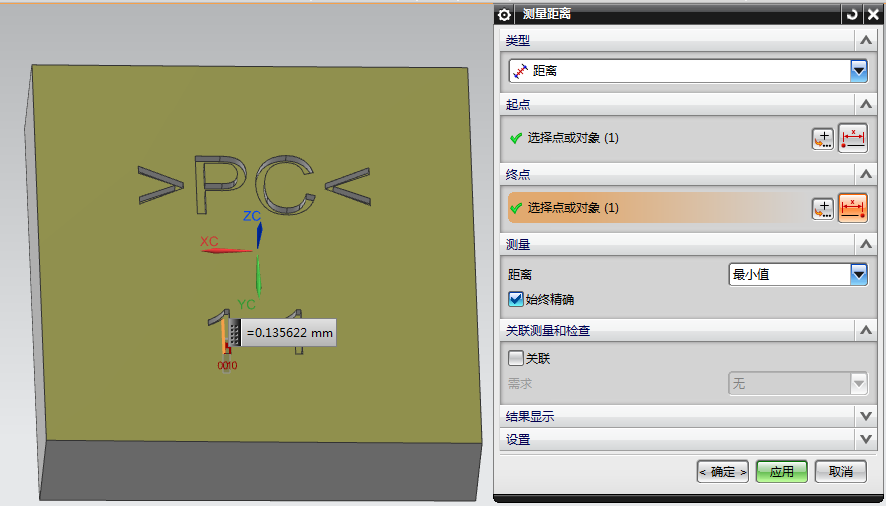

2、测量距离为0.13MM左右，只要是大于此宽度的刀具都无法进去，我们只有使用D0.1的刀具：

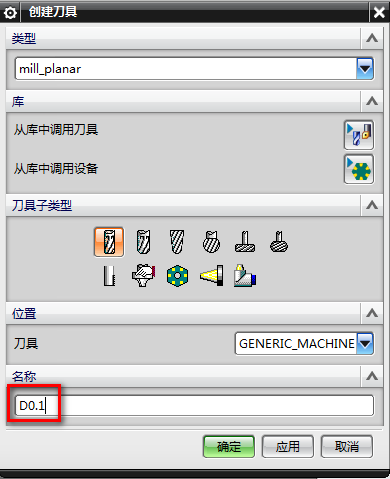

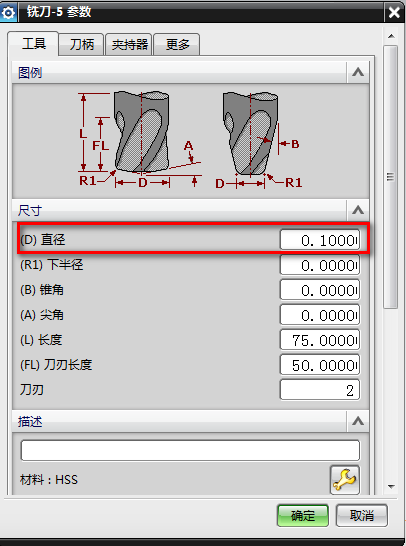

3、创建刀具，D0.1，输入直径为0.1MM：

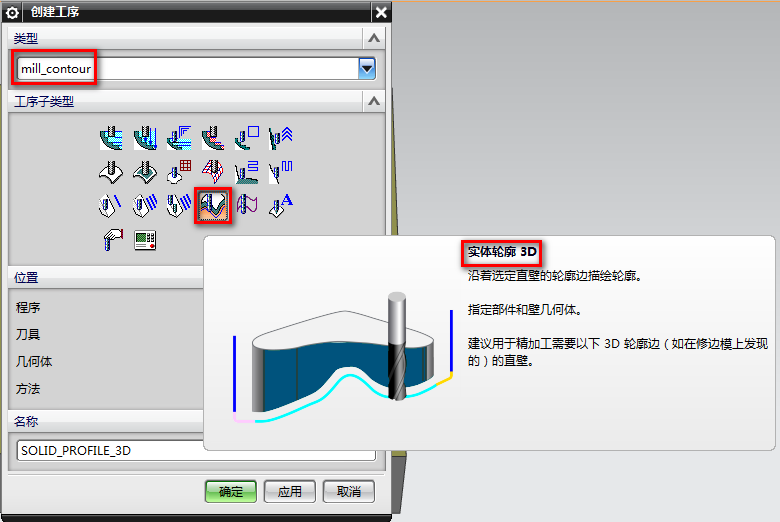

4、创建工序-mill_contour，选择实体轮廓3D工序：

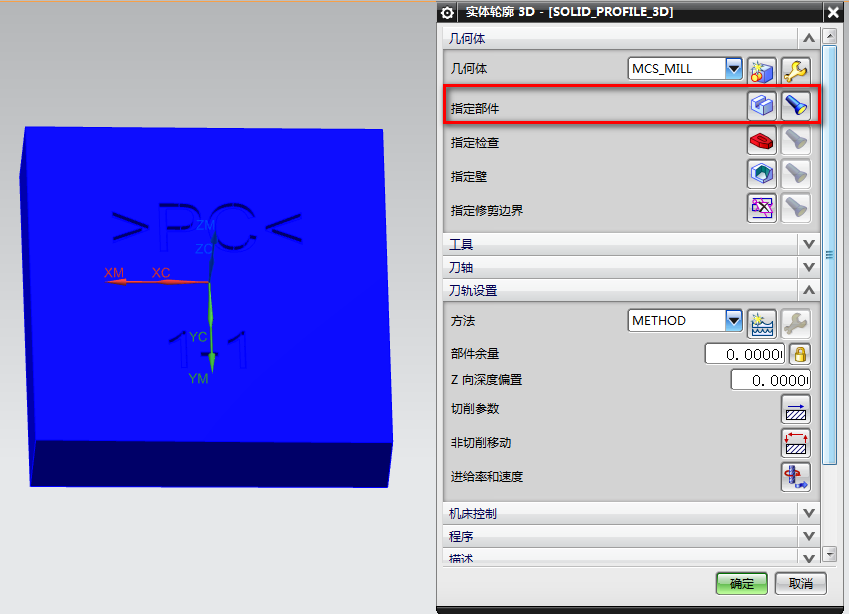

5、在工序界面，指定部件选择要加工的实体：

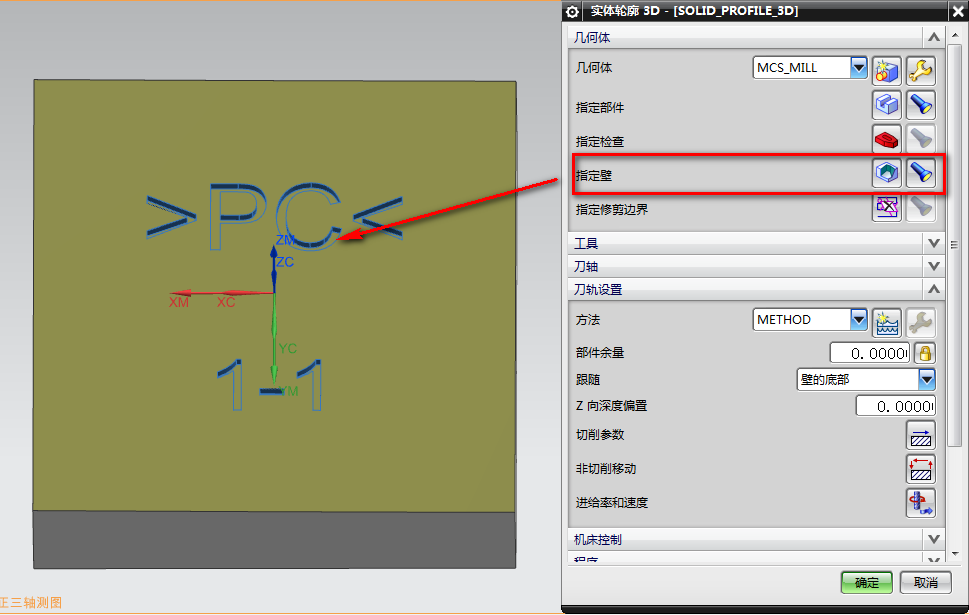

6、指定壁选择要加工字体的侧面：

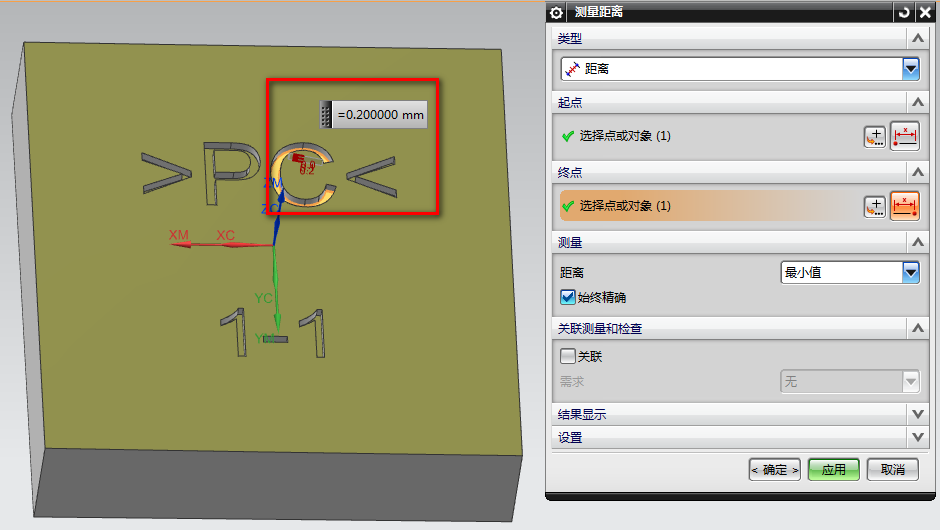

7、测量字体的深度为0.2MM：

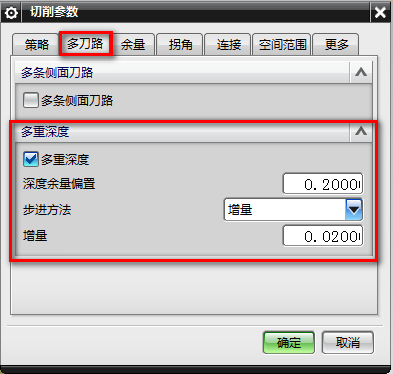

8、切削参数-多刀路-多重深度，深度余量偏置0.2MM，增量0.02MM：

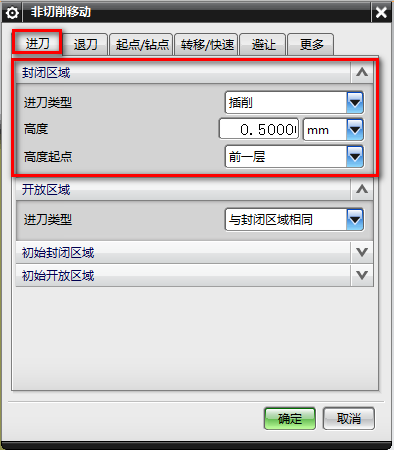

9、非切削移动，进刀-进刀类型-插削，高度0.5MM：

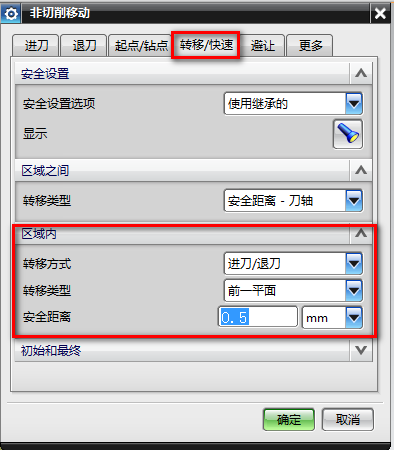

10、非切削移动-转移/快速，区域内-转移类型-安全距离：

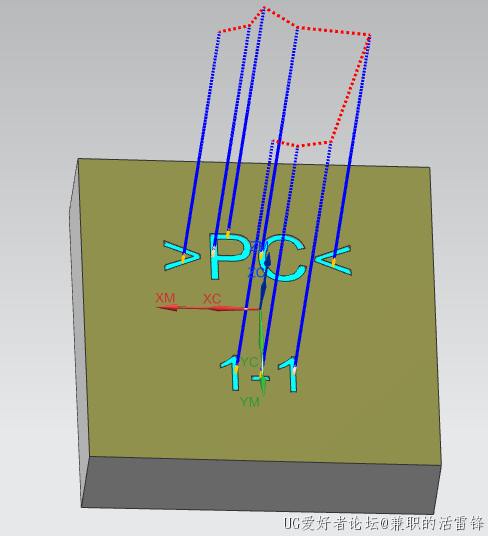

11、参数设置完成后，生成刀路，就可以编写出凹槽字码的程序：
