网友(psl15***08)提问：

举个例子：我做了制图，零件的可见线是白色的，我的尺寸线是红色的。UG制图模式看都是灰黑色，导出DWG格式，用CAD打开你会发现红色会把白色重叠遮挡一部分。导致出图很难看。

请问各位大佬是如何处理这个遮挡问题的？请赐教。

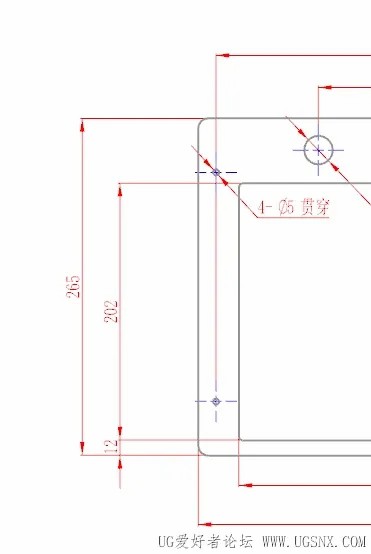

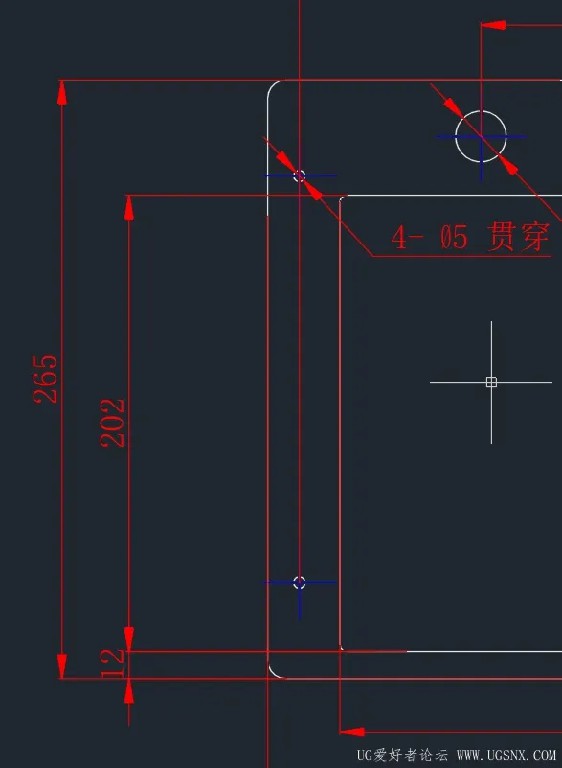

图一是导出DWG，图二是UG制图模式。

大神(150705)回复：

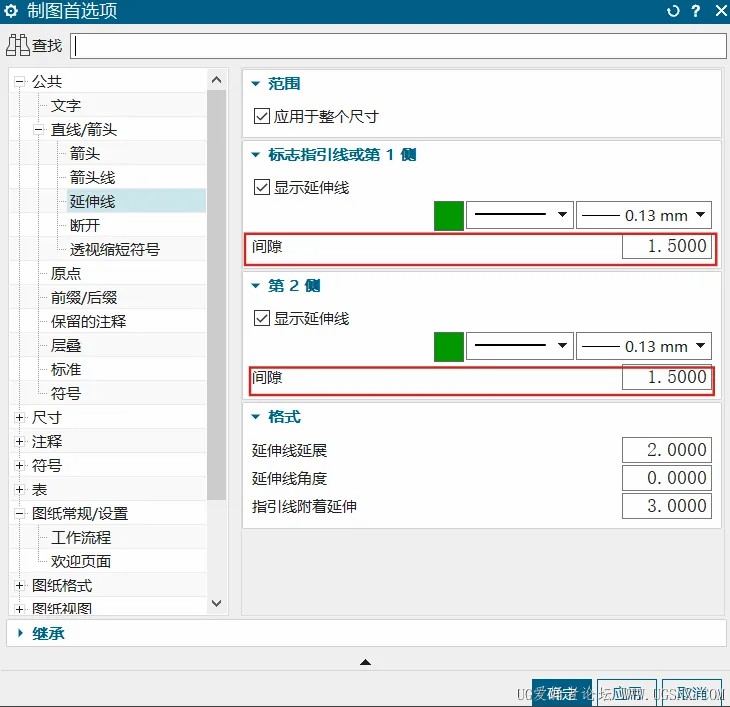

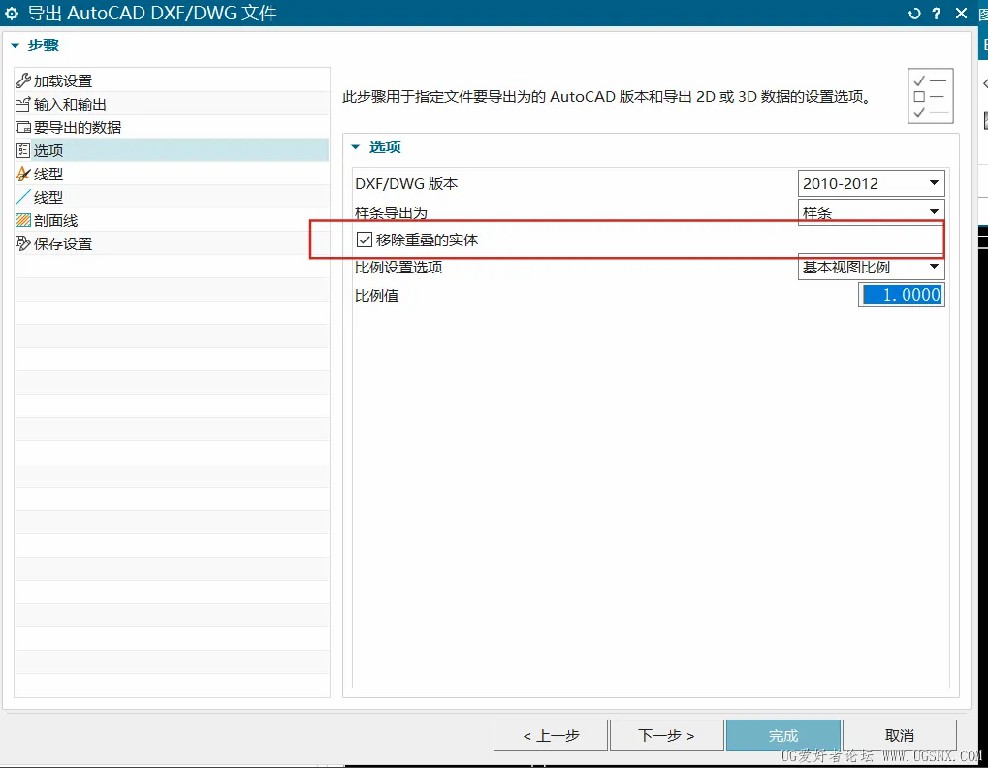

制图首选项的这里改下试试，然后导出CAD时图片的地方也改下试试。

楼主(psl15***08)回复(150705)：

666难怪说这世上没人敢说自己精通UG，我搞了两年多，确实每天都在学新东西。哈哈。
